Bei der Lastgenerierung mit abschnittsweise unterschiedlichen Rastern erhalte ich falsche Lastwerte. Warum wird die Last nicht korrekt verteilt?

Antwort

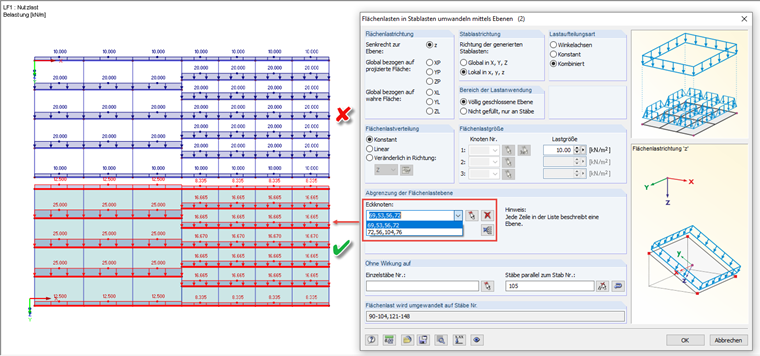

Hat man z. B. einen Gitterrost mit bereichsweise unterschiedlichen Rasterabständen, eignet sich der Ansatz des Lastgenerierers mit nur einer definierten Flächenlastebene nicht. Die Last würde ansonsten entsprechend der Größe der Flächenlastebene ermittelt und auf alle (außer den Randstäben) Stäbe mit gleicher Lastgröße aufgebracht (siehe Bild, oberer Bereich).

Teilt man die Flächenlast jedoch in mehrere Abschnitte auf (Dialogabschnitt "Abgrenzung der Flächenlastebene"), so wird die Last korrekt verteilt. Im Bild ist diess im unteren Bereich dargestellt.

Schlüsselwörter

Lastgenerierer, Lastverteilung, Staffelung, Flächenlastebene, Lastverteilung
