Протокол результатов RFEM RSTAB

Можно ли экспортировать протоколы результатов из одной модели в другую?

Ответ

Невозможно напрямую передать протокол результатов с одной модели на другую. Тем не менее, создание шаблона протокола результатов позволяет быстро создать похожие протоколы результатов.

Таким образом, можно также создать новый протокол результатов протокола результатов из уже существующего протокола результатов. В дополнение к выбору контента и настройкам страницы, в текст также вносятся дополнительные тексты и графики. Тем не менее, многие зависимости при создании графики, такие как видимость и позиция модели, требуют ретроспективного редактирования графики в большинстве случаев. Для различных систем рекомендуется воссоздать графики с помощью генерируемой массой переменной функции.

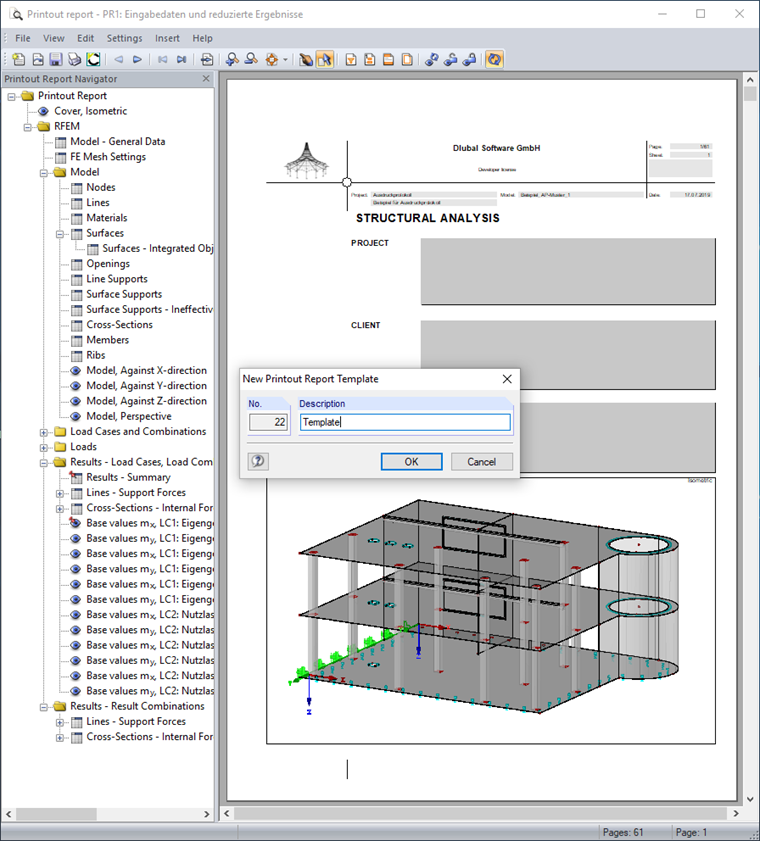

С помощью шаблонов протоколов результатов можно экономить много времени на аналогичных моделях. Пример видео показывает создание протокола результатов из аналогичной модели с помощью функции шаблона протокола результатов.

Шаблоны протоколов результатов сохраняются в файле RSTABProtocolConfig.cfg или в файле RFEMProtocolConfig.cfg. Его можно найти в папке основных данных RSTAB или RFEM:
- C: \ ProgramData \ Dlubal \ RSTAB 8.xx \ Основные данные
- C: \ ProgramData \ Dlubal \ RFEM 5.xx \ Основные данные

Ключевые слова

Передача Применить Протокол результатов Шаблон протокола результатов
