使用模板导入打印报告

是否可以将打印报告从一个模型导出到另一个模型?


回复:

打印报告无法从一个模型直接传递到另一个模型。 Die Erstellung eines Ausdruckprotokoll-Musters ermöglicht jedoch das schnelle Anlegen von ähnlichen Protokollen.

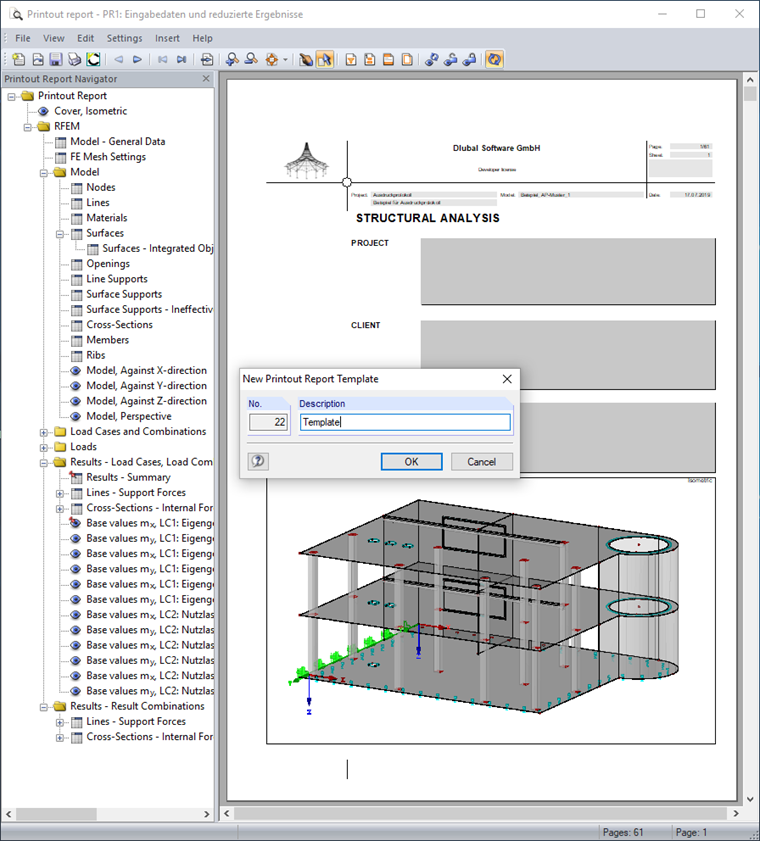

So kann ein neues Ausdruckprotokoll-Muster auch aus einem vorhandenen Ausdruckprotokoll erstellt werden. Neben der Inhaltsauswahl und den Seiteneinstellungen werden auch Zusatztexte und in das Protokoll gedruckte Grafiken mit übernommen. Die vielen Abhängigkeiten bei der Erstellung der Grafiken, wie beispielsweise Sichtbarkeiten und Modellposition, erfordern allerdings in den meisten Fällen eine nachträgliche Bearbeitung der Grafiken. So empfiehlt sich bei unterschiedlichen Systemen eine Neuerstellung der Grafiken über die Seriendruck-Funktion.

Durch die Nutzung der Ausdruckprotokoll-Muster kann bei ähnlichen Modellen viel Zeit gespart werden. Im Beispielvideo wird kurz die Erstellung eines Ausdruckprotokolls aus einem ähnlichen Modell über die Funktion des Ausdruckprotokoll-Musters gezeigt.

Die Ausdruckprotokoll-Muster werden in der Datei RSTABProtocolConfig.cfg bzw. RFEMProtocolConfig.cfg gespeichert. Diese ist im Stammdatenordner von RSTAB bzw. RFEM zu finden:

  • C:\ProgramData\Dlubal\RSTAB 8.xx\General Data
  • C:\ProgramData\Dlubal\RFEM 5.xx\General Data


;
