Почему прогиб железобетонной балки в RSTAB / RFEM в состоянии 1 отличается от моего ручного расчета?

Ответ

Часто бывает, что выбор устаревших материалов может повлиять на деформацию балки. Пожалуйста, обратите внимание, что свойства материала всегда должны быть взяты из соответствующего стандарта. Свойства материала того же материала могут отличаться в зависимости от стандарта и его Национального приложения.

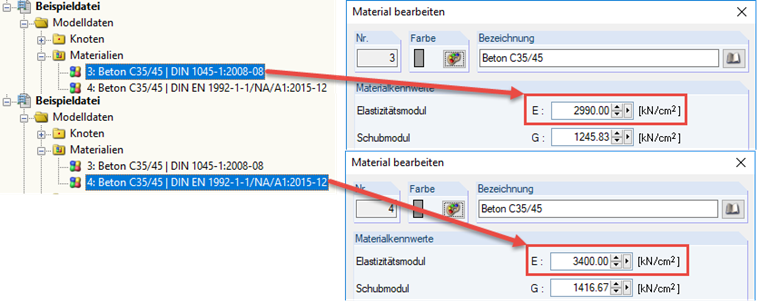

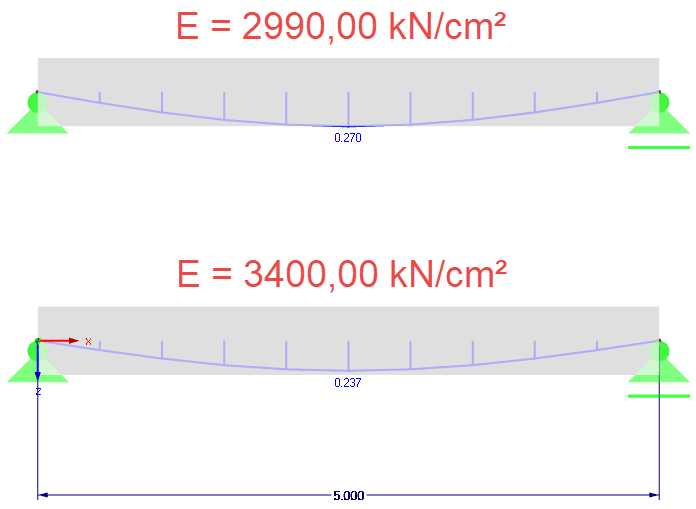

Например, в данном примере был выбран тот же бетон, но у бетона есть C35 / 45 | DIN 1045-1 по сравнению с бетоном C35 / 45 | DIN EN 1992-1-1 относительно меньшего модуля упругости (см. Рисунок 1). Таким образом, в середине пролета железобетонной балки создается большее отклонение, которое загружается только собственным собственным весом (см. Рисунок 2).

Ключевые слова

Отклонение Деформация Материалы Расчет руки Модуль
