回复:

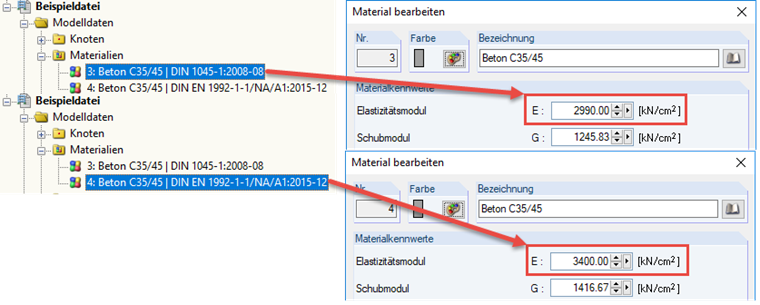

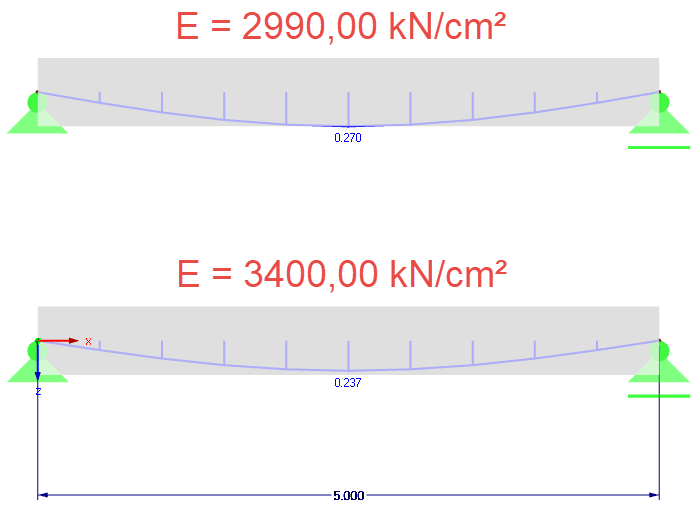

通常情况下,由于选择了过时的材料已经对梁的变形产生影响。 请注意,材料属性应始终取自相应的规范。 根据规范及其国家附录的不同,相同材料的材料属性可能会有所不同。本例中选择了相同的混凝土,但混凝土采用 C35/45 | DIN 1045‑1 - 与混凝土C35/45 相比| DIN EN 1992-1-1 - 较小的弹性模量(见图 01)。 因此,在仅受到自重荷载的钢筋混凝土梁的跨中就会产生较大的挠度(见图 02)。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
