FAQ 002683 DE 26. März 2019

Daniel Dlubal Ergebnisse RSTAB RFEM

Warum unterscheidet sich die Durchbiegung des Stahlbetonbalkens in RSTAB / RFEM im Zustand 1 von meiner Handrechnung?

Antwort

Oft kann es der Fall sein, dass die Auswahl der nicht mehr aktuellen Materialien eine Auswirkung auf die Verformung des Trägers haben kann. Dabei sollte man beachten, dass die Materialkennwerte stets der jeweiligen Norm entnommen werden sollten. Denn die Materialkennwerte des gleichen Materials können sich je nach Norm und deren Nationalen Anhang unterscheiden.

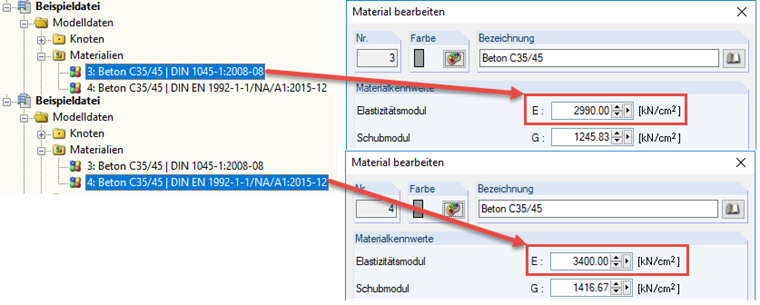

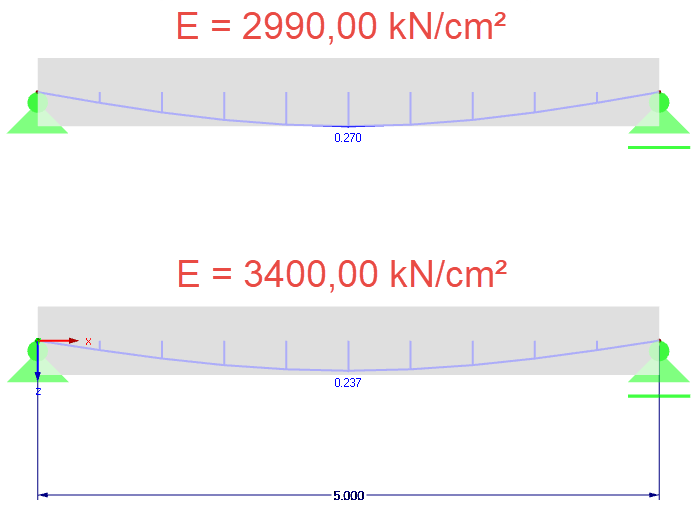

So wurde in diesem Beispiel zwar der gleiche Beton ausgewählt, allerdings verfügt der Beton C35/45 | DIN 1045-1 verglichen mit dem Beton C35/45 | DIN EN 1992-1-1 über ein geringeres E-Modul (siehe Bild 1). Folglich entsteht auch eine größere Durchbiegung in Feldmitte des Stahlbetonbalkens, der nur durch sein Eigengewicht belastet wird (siehe Bild 2).

Schlüsselwörter

Durchbiegung Verformung Materialien Handrechnung E-Modul Zustand 1
