Proč je deformace železobetonového nosníku v RSTAB / RFEMu ve stavu 1 odlišná od mého manuálního výpočtu?

Odpověď

Často se stává, že výběr deformovaných materiálů může mít vliv na deformaci nosníku. Vezměte prosím na vědomí, že materiálové vlastnosti by měly být vždy převzaty z příslušné normy. Materiálové vlastnosti stejného materiálu se mohou lišit v závislosti na normě a národní příloze.

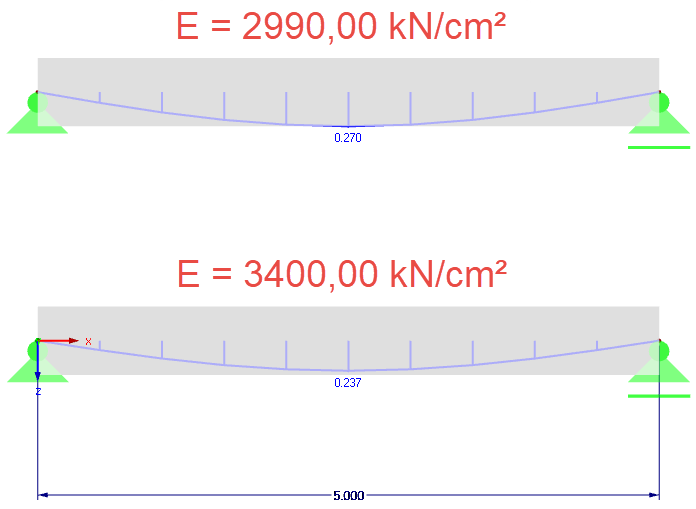

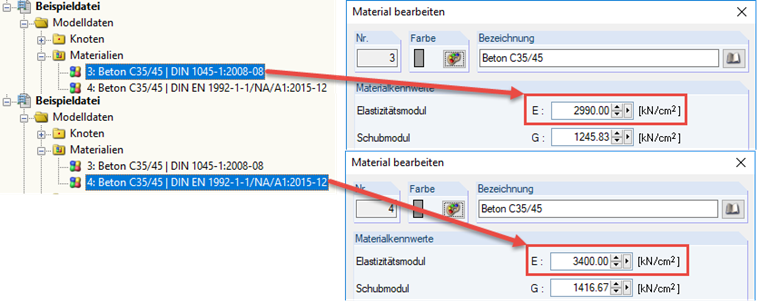

V našem příkladu jsme například vybrali stejný beton, ale beton má C35 / 45 | DIN 1045-1 ve srovnání s betonem C35 / 45 | DIN EN 1992-1-1 o menším modulu pružnosti (viz obrázek 1). Výsledkem je větší průhyb ve střední části železobetonového nosníku, který je zatížen pouze vlastní tíhou (viz obrázek 2).

Klíčová slova

Výchylka Deformace Materiály Výpočet hand Modul
