26. marzo 2019

002683

Daniel Dlubal

Resultados

RSTAB

RFEM

¿Por qué la desviación de una viga de hormigón armado en RSTAB/RFEM en condición 1 es diferente a mi cálculo manual?

Respuesta

A menudo, la selección de materiales obsoletos puede tener un impacto en la deformación de la viga. Tenga en cuenta que las propiedades del material siempre se deben tomar de la norma respectiva. Las propiedades del material del mismo material pueden diferir dependiendo de la norma y su Anejo Nacional.

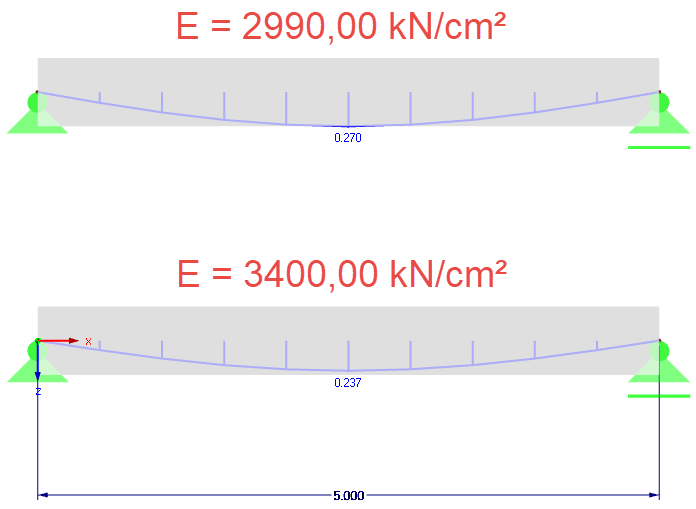

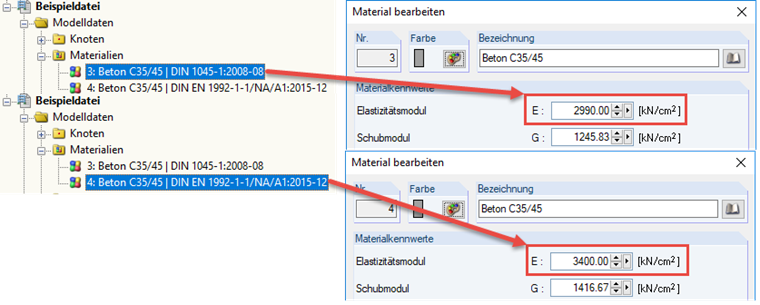

Para este ejemplo se ha seleccionado el mismo hormigón, pero el hormigón C35/45 | DIN 1045-1, en comparación con el hormigón C35/45 |DIN EN 1992-1-1, tiene un menor módulo de elasticidad (ver figura 01). En consecuencia, se crea una deformación mayor en el vano medio de la viga de hormigón armado, que sólo se carga por su propio peso (ver figura 02).

Palabras clave

Flecha Deformación Materiales Cálculo manual Módulo E Estado 1
