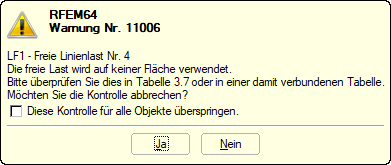

Я получаю предупреждение 11006 «Свободная нагрузка не используется ни на какой поверхности», хотя нагрузка находится точно на краю поверхности, что я могу сделать?

Ответ

Свободные линейные нагрузки не допускают допуска границ поверхности. Это значит, что координаты линейной нагрузки, за исключением последнего десятичного знака, должны совпадать с координатами линии. В качестве альтернативы, линейная нагрузка z. B. смещение на 1 мм внутрь.

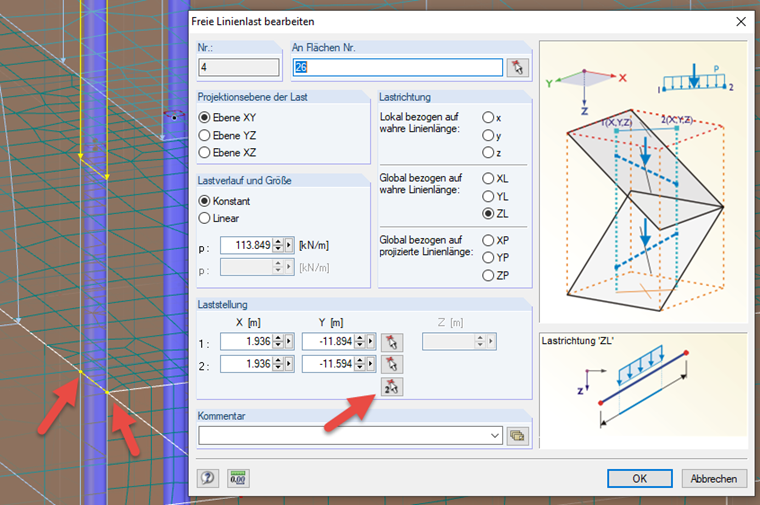

В показанном слева примере линейная нагрузка выполняется точно между двумя узлами, но они не имеют абсолютно одинаковых координат в направлении х. В этом случае, можно выбрать узлы в диалоговом окне нагрузки с помощью кнопки [Выбрать].

Ключевые слова

Произвольная распределенная нагрузка Предупреждение 11006 Нагрузка на линию
