11. kwietnia 2019

FAQ 002724 PL

Thomas Günthel

Modelowanie | Obciążenie

RFEM

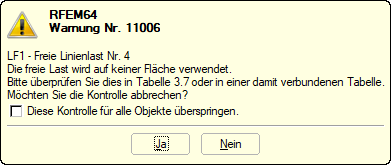

Dostaję ostrzeżenie 11006 „Wolne obciążenie nie jest używane na żadnej powierzchni”, chociaż obciążenie jest dokładnie na krawędzi powierzchni, co mogę zrobić?

Odpowiedź

Wolne obciążenia liniowe nie mają tolerancji dla granic powierzchni. Oznacza to, że współrzędne obciążenia liniowego, z wyjątkiem ostatniego miejsca dziesiętnego, muszą być takie same, jak współrzędnych linii. Alternatywnie obciążenie liniowe z. B. przesunięcie o 1 mm do wewnątrz.

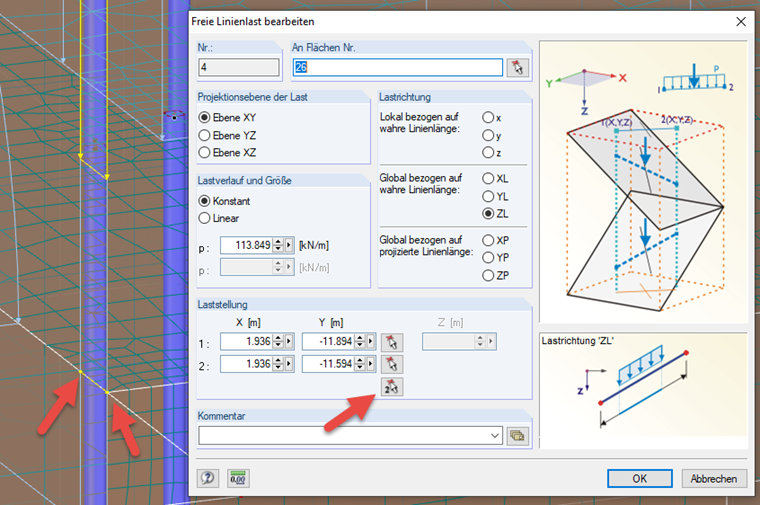

W przykładzie pokazanym po lewej stronie obciążenie liniowe przebiega dokładnie pomiędzy dwoma węzłami, ale nie ma absolutnie identycznych współrzędnych w kierunku x. W tym przypadku można zaznaczyć węzły w oknie dialogowym wczytywania za pomocą przycisku [Wybrać].

Słowa kluczowe

Wolne obciążenie liniowe Ostrzeżenie 11006 Obciążenie liniowe
