Как узнать, какие длины поперечного сечения установлены?

Ответ

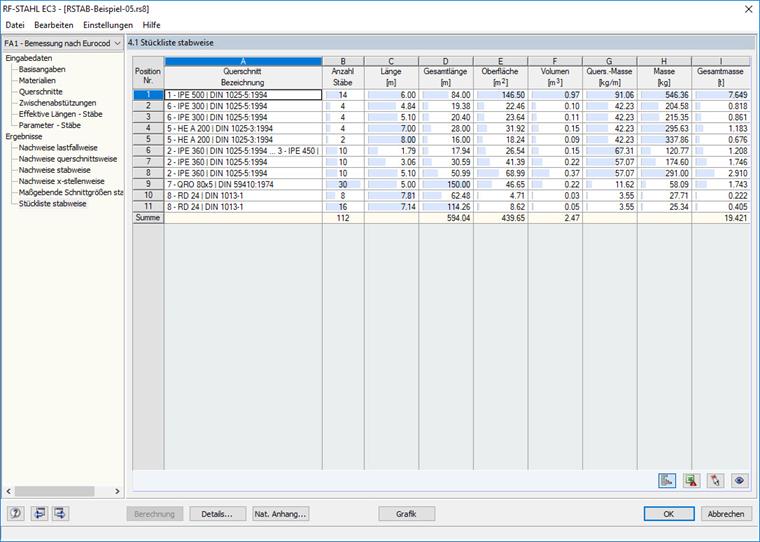

Список деталей сечений можно сгенерировать с помощью модулей размеров (например, RF- / STEEL EC3) и вывести в Excel (см. Рисунок 1).

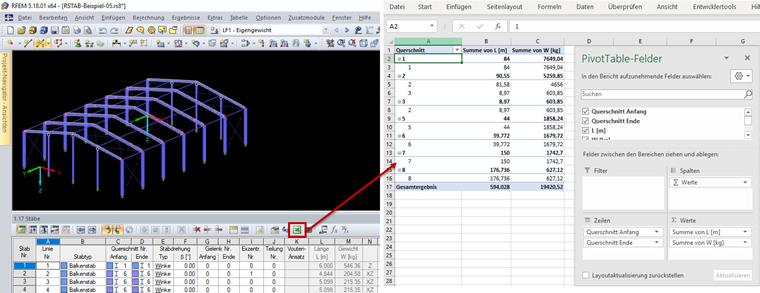

Кроме того, барная таблица может быть экспортирована в Excel. Затем эту таблицу можно оценить в Excel, например, с помощью сводной таблицы (см. Рисунок 2).

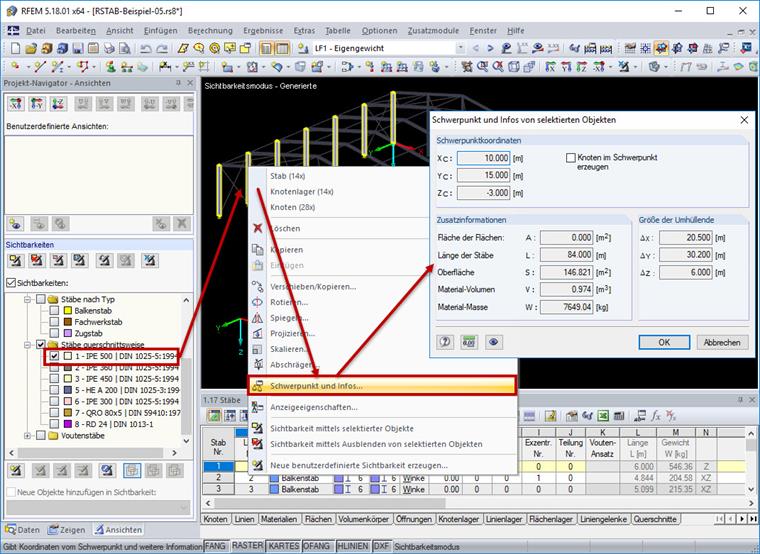

Кроме того, такую информацию, как длина стержней или масса материала, можно определить с помощью функции Центр тяжести и информация. Для этого сначала выберите стержни с соответствующим поперечным сечением, а затем выберите команду «Центр тяжести и информации» из контекстного меню (см. Рисунок 3).
В качестве альтернативы, вывод списка деталей может быть запрограммирован с помощью интерфейса RF / RS-COM, как описано в разделе COM-интерфейс в VBA | Создание списка деталей показано.

Ключевые слова

Список деталей Общая длина бара PivotTable Сводная таблица
