Jak mogę ustalić, które długości przekroju zostaną zainstalowane?

Odpowiedź

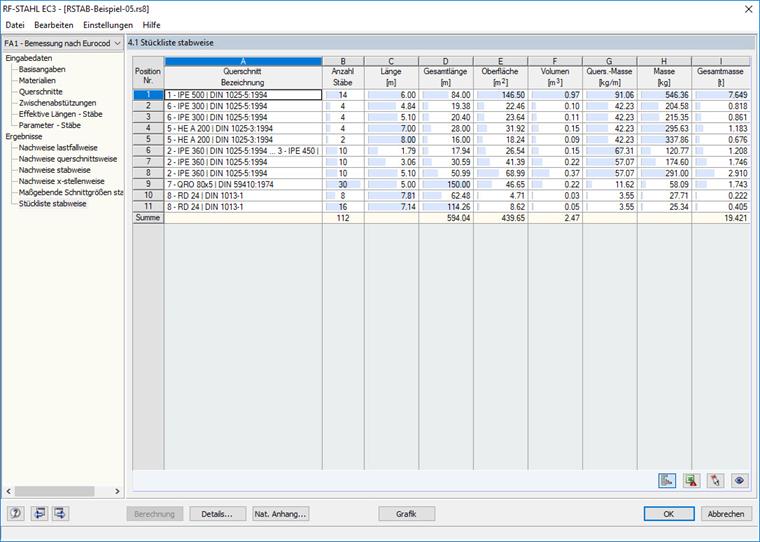

Wykaz wymiarów przekrojów można wygenerować przy użyciu modułów obliczeniowych (na przykład RF- / STEEL EC3) i wyświetlić w programie Excel (patrz Rysunek 1).

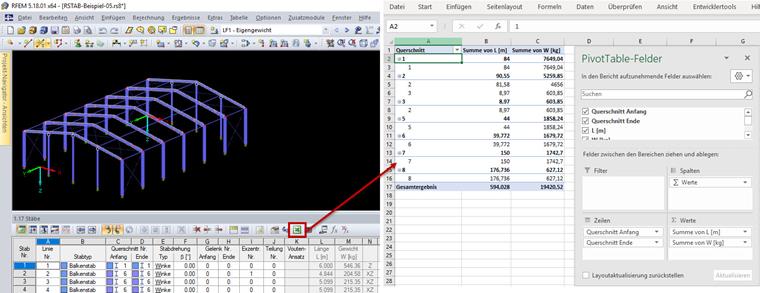

Ponadto istnieje możliwość wyeksportowania tabeli prętów do programu Excel. Tę tabelę można następnie analizować w programie Excel, na przykład za pomocą tabeli przestawnej (patrz: Rysunek 2).

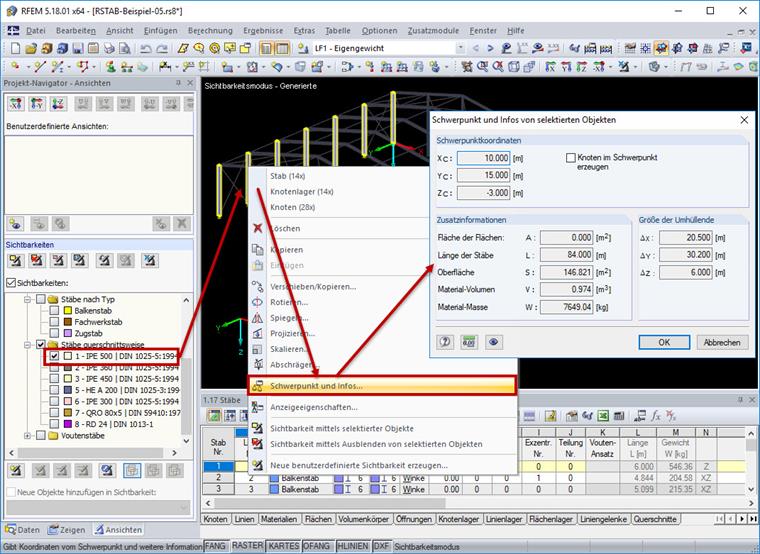

Dodatkowo w funkcji "Centroid and Info" można określić, na przykład, długość prętów lub masę materiału. Wybrać pręty o odpowiednim przekroju, a za pomocą menu kontekstowego wybrać polecenie "Wyśrodkuj i informacje" (patrz Rysunek 3).
Alternatywnie można zaprogramować wyjście listy części za pomocą interfejsu RF- / RS-COM, zgodnie z opisem w artykule Interfejs COM w VBA | Tworzenie listy części .

Słowa kluczowe

Wykaz części Suma długości pręta Tabela przestawna Tabela przestawna
