В RF- / DYNAM Pro, можно выбрать тип преобразования для массы. Что означают различные варианты и каковы различия?

Ответ

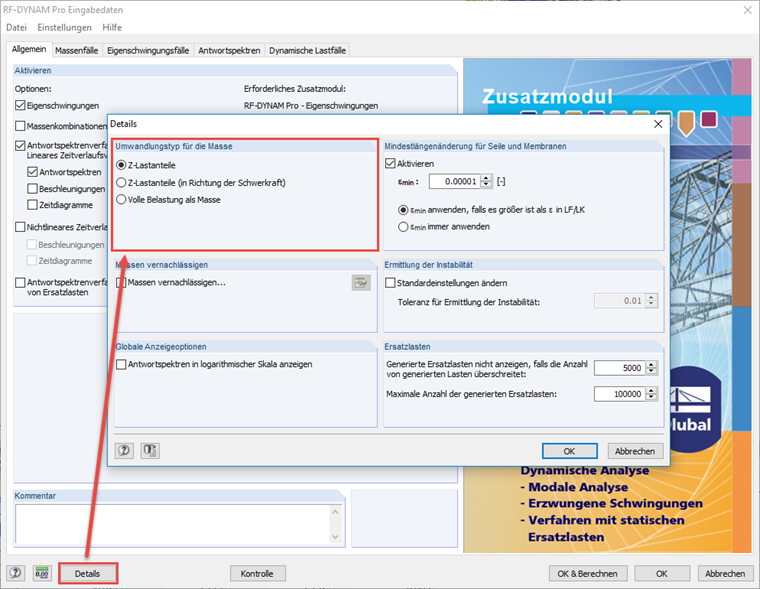

Данный параметр определяет, как определенные нагрузки в RFEM обрабатываются в динамическом модуле, потому что они должны быть преобразованы в массе.

Z-стержневые нагрузки: если выбрана данная опция, рассматриваются только те стержни, которые действуют в направлении Z. Это включает как положительное, так и отрицательное направление. Предварительно установлена данная опция, потому что это требуется в большинстве случаев. Нагрузки, такие как давление грунта, определенные в горизонтальном направлении, не учитываются.

Z-компоненты (в направлении действия силы тяжести): Здесь нагрузки рассматриваются только в положительной Z-осевой нагрузке. Если вы хотите использовать данную функцию, то проверьте, в каком направлении определена -ось. При выборе данной опции не имеет значения, в каком направлении был применен собственный вес в загружении.

Полная нагрузка как масса: при такой настройке, все нагрузки преобразуются в массы как горизонтальные, так и вертикальные. В массовом случае направление больше не рассматривается. Таким образом, RF- / DYNAM Pro сначала создает результат нагрузки, когда нагрузки с различными направлениями действуют на узел.
