Dans RF- / DYNAM Pro, j'ai la possibilité de sélectionner un type de conversion pour la masse. Que signifient les différentes options et quelles sont les différences?

Réponse

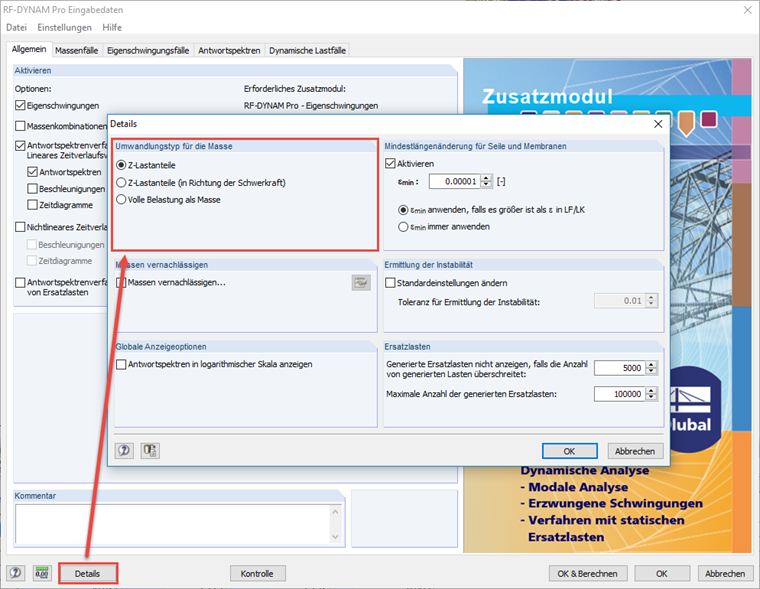

Ce paramètre définit la manière dont les charges définies dans RFEM / RSTAB sont traitées dans le module de dynamique, car elles doivent d’abord être transformées en bloc.

Composants Z-load: Lorsque cette option est sélectionnée, seules les masses agissant dans la direction Z sont prises en compte. Cela inclut les sens positif et négatif. Cette option est la valeur par défaut car elle est souhaitée dans la plupart des applications. Les charges, telles que la pression de la terre, définies horizontalement ne sont pas prises en compte.

Z parts de charge (dans le sens de la gravité): Ici, les charges ne sont considérées que dans l'axe Z positif. Si vous souhaitez utiliser cette option, vous devez vérifier dans quelle direction l'axe Z a été défini. Avec cette option, peu importe la direction dans laquelle vous définissez le poids mort dans un cas de charge.

Pleine charge en masse: Cette option convertit toutes les charges en masses, horizontales et verticales.

Mots-clés

Dynamique Dimensions Type de conversion Peser Z proportion de charge axe Z La gravité

Littérature

[1]   Manual RF-DYNAM Pro. Tiefenbach: Dlubal Software, October 2018.
