In RF-/DYNAM Pro habe ich die Möglichkeit einen Umwandlungstyp für die Masse auszuwählen. Was bedeuten die verschiedenen Optionen und worin liegen die Unterschiede?

Antwort

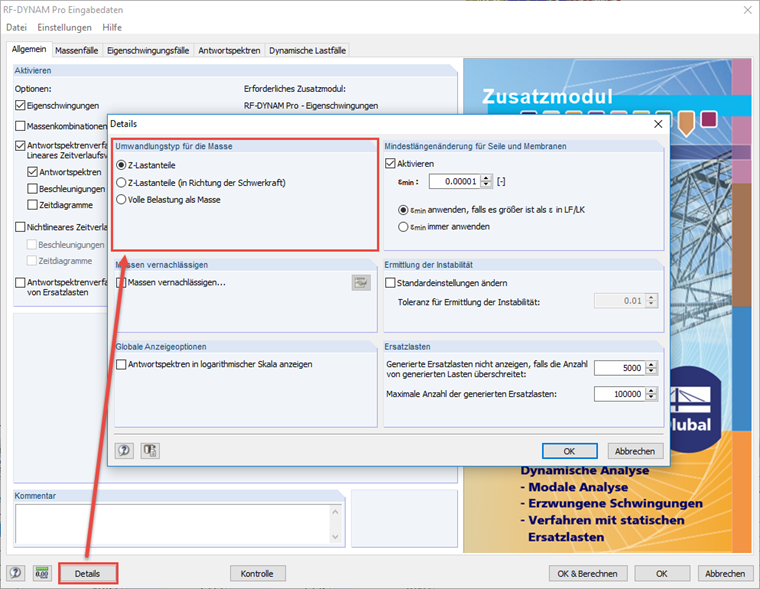

Diese Einstellung definiert, wie die definierten Lasten in RFEM/RSTAB im Dynamikmodul behandelt werden, da diese erst in Massen transformiert werden müssen.

Z-Lastanteile: Wenn diese Option ausgewählt ist, werden nur jene Massen berücksichtigt, welche in die Z-Richtung wirken. Dies beinhaltet die positive, wie auch die negative Richtung. Diese Option ist voreingestellt, da dies in den meisten Anwendungsfällen gewünscht ist. Lasten, wie z.B. Erddruck, welche in einer horizontalen Richtung definiert sind, werden nicht berücksichtigt.

Z-Lastanteile (in Richtung der Schwerkraft): Hier werden die Lasten nur in positiver Z-Achse berücksichtigt. Wenn Sie diese Option nutzen wollen, sollten Sie überprüfen, in welche Richtung die Z-Achse definiert wurde. Bei dieser Option spielt es keine Rolle, in welcher Richtung Sie in einem Lastfall das Eigengewicht angesetzt haben.

Volle Belastung als Masse: Bei dieser Option werden alle Lasten in Massen umgewandelt, sowohl horizontale als auch vertikale.

Schlüsselwörter

Dynamik Masse Umwandlungstyp Lasten Z-Lastanteile- Z-Achse Schwerkraft
