Ответ:

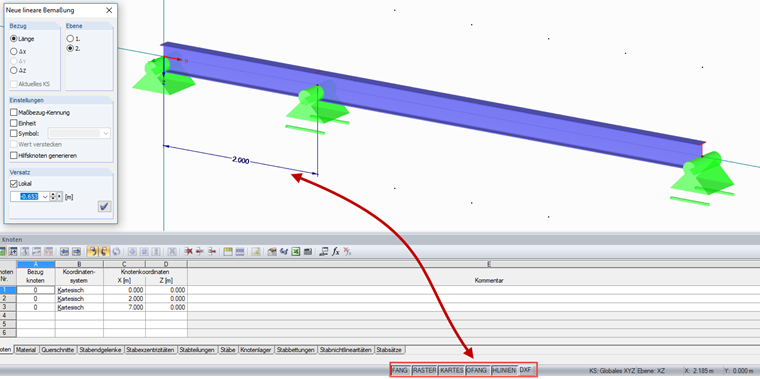

В нижней части рабочего окна RFEM и RSTAB находится строка состояния. С помощью средней области можно управлять изображением в рабочем окне. Если активированы опции SNAP и OSNAP, то можно привязать точки, узлы и объекты сетки (см. Рисунок 01). После этого можно задать размеры конструкции.
Вопрос
Почему нельзя создать никаких размеров? Я не могу выбрать ни узлы, ни стержни. Точки и узлы не могут быть привязаны.
