Odpowiedź:

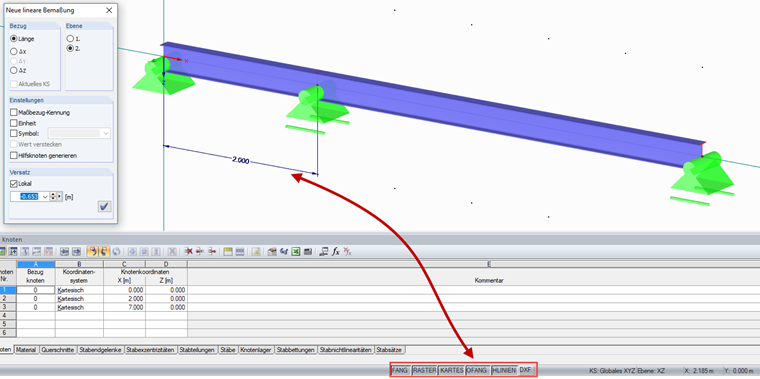

Dolna część okna roboczego programów RFEM i RSTAB zawiera pasek stanu. Za pomocą środkowego obszaru można kontrolować wyświetlanie w oknie roboczym. Jeżeli opcje UCHWYT i OBIEKT są aktywne, można uchwycić punkty rastra, węzły i obiekty (patrz Rysunek 01). Następnie możliwe jest zwymiarowanie konstrukcji.
Pytanie
Dlaczego nie można utworzyć żadnych wymiarów? Nie mogę wybrać żadnych węzłów ani prętów. Punkty i węzły nie mogą być uchwycone.
