Respuesta:

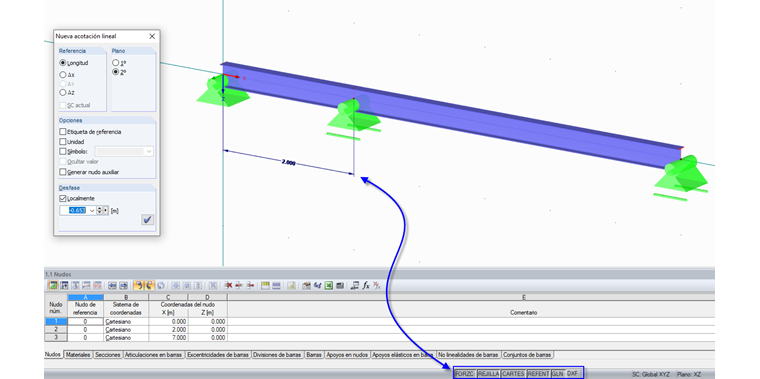

La parte inferior de la ventana de trabajo de RFEM y RSTAB contiene la barra de estado. Usando el área central, es posible controlar la visualización en la ventana de trabajo. Si las opciones SNAP y OSNAP están activadas, puede forzar los puntos, nudos y objetos de la rejilla (ver figura 01). Después de esto, es posible acotar la estructura.
Pregunta
¿Por qué no puedo crear ninguna cota? No puedo seleccionar ningún nudo o barra. No se pueden referenciar los puntos y nudos.
