Odpověď:

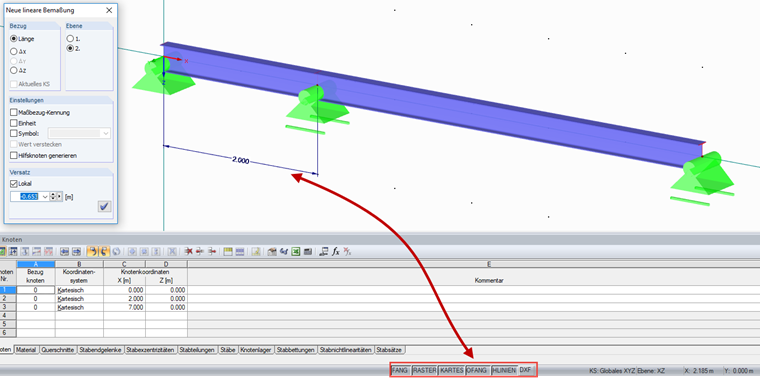

V dolní části pracovního okna programů RSTAB a RFEM se nachází stavový řádek. Pomocí střední oblasti je možné ovlivnit zobrazení v pracovním okně. Pokud jsou aktivovány možnosti UCHOP a OUCHOP, je možné uchopit body rastru, uzly a objekty (viz Obrázek 01). Poté je možné systém okótovat.
Dotaz
Proč nemohu vytvořit žádné kóty? Nemohu vybrat uzly ani pruty. Body a uzly není možné uchopit.
