FAQ 002823 RU 8. апреля 2019

Paul Kieloch Дополнительные модули RFEM RSTAB FOUNDATION Pro RF-FOUNDATION Pro

В FUND Pro я получаю очень большие фундаменты для своей конструкции или вынужден вводить очень высокий балласт, чтобы можно было убедиться в повороте фундамента. Что это может быть?

Ответ

Пожалуйста, проверьте ввод нагрузки в диалоге ввода "1. 4 Загрузите "в регистр" Характеристические значения ".

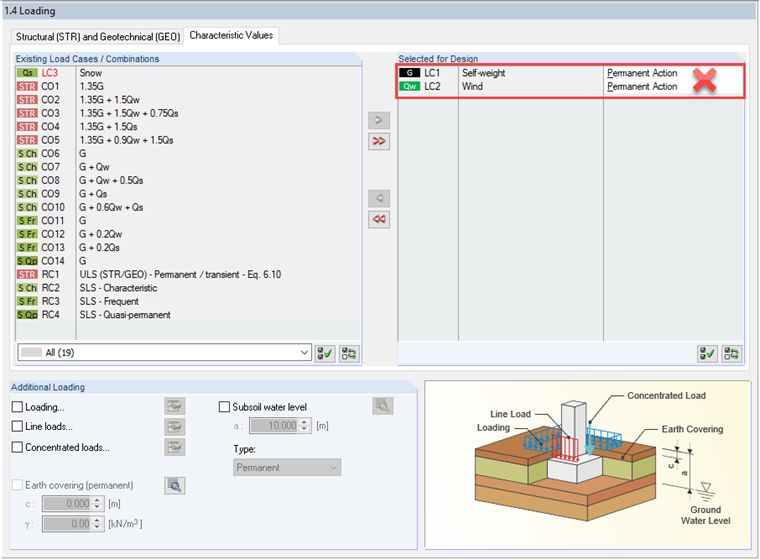

Одним из возможных источников ошибки является то, что вы выбрали отдельные варианты нагрузки (например, собственный вес, ветер и т. Д.) Для проекта. Возможно. эти варианты нагрузки затем дополнительно устанавливаются как «постоянные». Смотрите рисунок 01.

Теперь программа будет применять оба варианта нагрузки для определения ширины 1-го ядра.
Это не правильно. Для доказательства ширины 1-го сердечника следует использовать только нагрузку от непрерывного действия.

Для доказательства ширины 2-го ядра нагрузка должна быть определена из «постоянной и изменяемой комбинации». Это означает, что вам нужна либо комбинация нагрузок (LK), либо комбинация результатов (EK). Ввод данных о нагрузке (здесь только ветер) также неверен, так как hiebei отсутствует слабодействующая вертикальная составляющая балласта. Следовательно, вы получаете слишком большие основания или вынуждены вводить высокую нагрузку как «постоянную нагрузку», так что доказательство выполнено.

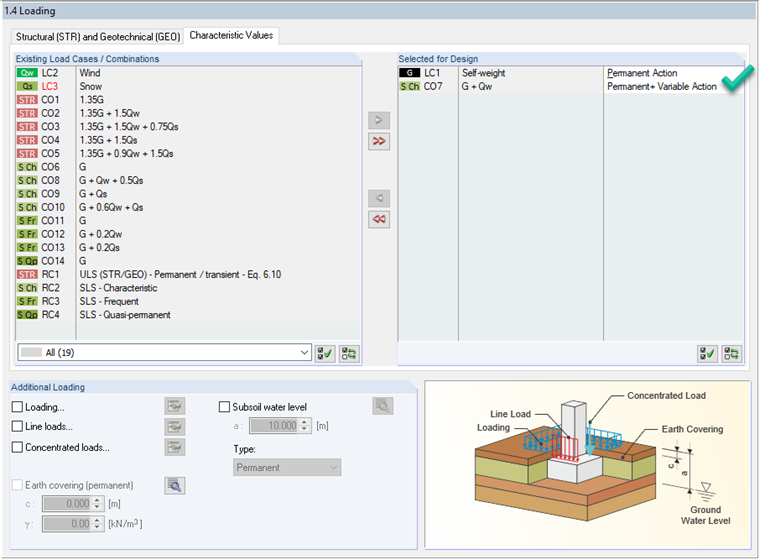

Таким образом, вы должны создать для этой ситуации LK, в котором «постоянные и переменные действия» суммируются, и они начинаются для проектирования в FUND Pro. Обратите внимание на присвоение этого LK в виде «константа + переменное действие». Смотрите рисунок 02.

Ключевые слова

Основа твист Эксцентричная нагрузка Длина сердечника Балластированный Переменное действие
