FAQ 002823 FR 8 avril 2019

Paul Kieloch Modules additionnels RFEM RSTAB FOUNDATION Pro RF-FOUNDATION Pro

Dans FUND Pro, les fondations de ma structure sont extrêmement grandes ou alors je dois entrer un lestage très élevé afin de pouvoir constater les déplacements des fondations. Pourquoi ?

Réponse

Veuillez vérifier la charge saisie dans la boîte de dialogue « 1. 4 Charge », dans l'onglet « Valeurs caractéristiques ».

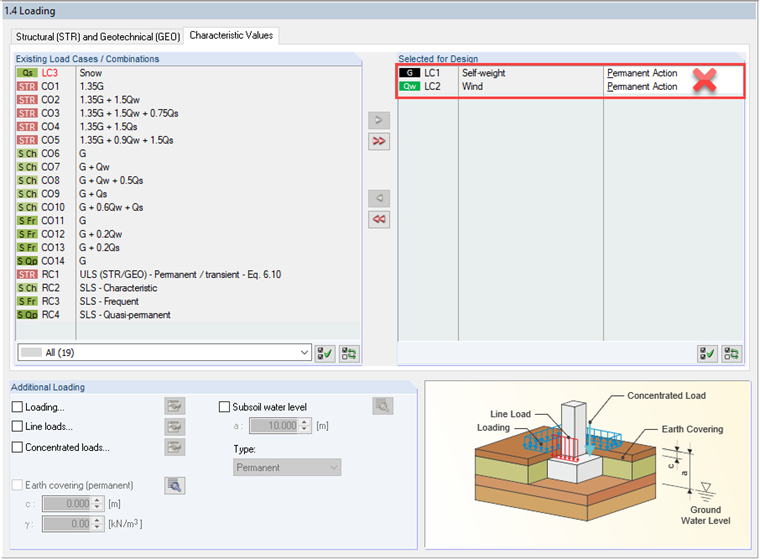

Ce problème peut provenir de cas de charges (poids propre, vent, etc.) sélectionnés individuellement pour le calcul. Il est possible que ces cas de charge soient ensuite définis comme « Constants » (voir la Figure 01).

Le programme applique alors les deux cas de charge pour détecter la première largeur fondamentale.
Cette opération n'est pas correcte. Seule la charge d'une action continue doit être utilisée pour la vérification de la première largeur fondamentale.

La charge doit être déterminée à partir d'une combinaison permanente et modifiable pour vérifier la seconde largeur fondamentale. Vous avez donc besoin d'une combinaison de charges (CC) ou d'une combinaison de résultats (CR). L'entrée d'un cas de charge (uniquement de vent, dans le cas présent) est également fausse, car il manque la composante verticale à faible action du lestage. Par conséquent, vous obtenez des fondations trop grandes ou vous devez entrer une charge élevée en tant que « charge constante » afin que la vérification soit correcte.

Vous devez donc créer une CC dans laquelle les « actions constantes et variables » sont résumées et prêtes pour le calcul dans FUND Pro. Pensez à vérifier que cette CC est assignée à une « action constante et variable » (voir la Figure 02).

Mots-clés

déplacement des fondations charge excentrique longueur fondamentale lesté action variable
