FAQ 002823 CS 8. dubna 2019

Paul Kieloch Přídavné moduly RFEM RSTAB FOUNDATION Pro RF-FOUNDATION Pro

V programu FUND Pro získávám pro svou konstrukci extrémně velké základy nebo musím vstoupit do velmi vysokého předřadníku, aby byl dodržen důkaz o zakroucení základu. Co to může být?

Odpověď

Zkontrolujte vstup zatížení v dialogovém okně "1". 4 Načíst "v registru" Charakteristické hodnoty ".

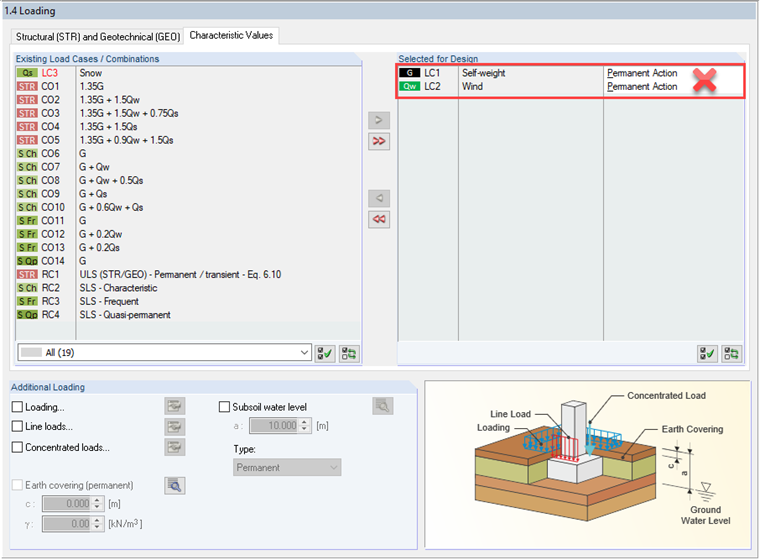

Jedním možným zdrojem chyb je, že jste pro návrh vybrali jednotlivé zatěžovací stavy (např. Mrtvá hmotnost, vítr atd.). Možná. tyto zatěžovací stavy jsou pak dodatečně nastaveny jako "Konstanta". Viz obrázek 01.

Program nyní použije oba zatěžovací stavy pro detekci 1. šířky jádra.
To není správné. Pro důkaz 1. šířky jádra se použije pouze zatížení plynoucí z nepřetržitého působení.

Pro důkaz šířky druhého jádra musí být zatížení určeno z „stálé a proměnlivé kombinace“. To znamená, že potřebujete kombinaci zatížení (LK) nebo kombinaci výsledků (EK). Zadání zatěžovacího stavu (zde pouze vítr) je také špatné, protože chybí hiebei nízkočinná vertikální složka předřadníku. Proto se dostanete příliš velké základy nebo musíte zadat vysoké zatížení jako "konstantní zatížení", takže důkaz je splněn.

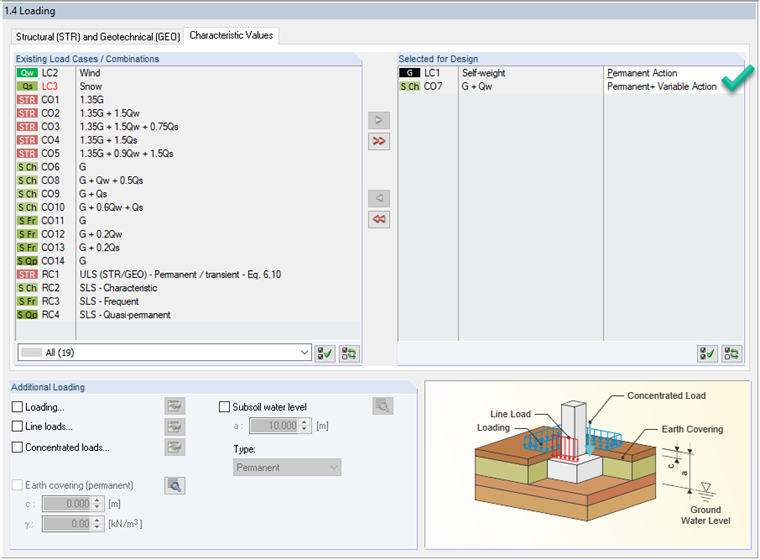

Proto byste měli pro tuto situaci vytvořit LK, ve které jsou shrnuty "konstantní a variabilní akce" a tyto začnou pro návrh v programu FUND Pro. Věnujte pozornost přiřazení této LK v "konstantní + variabilní akci". Viz obrázek 02.

Klíčová slova

Zakřivení základu Excentrické zatížení Délka jádra Předřadník Variabilní akce
