Можно ли объединить несколько профилей с разными материалами при обнаружении изгиба или как я могу применить несколько профилей друг к другу?

Ответ

Можно использовать DuenQ для моделирования любых поперечных сечений и проведения анализа напряжений в DuenQ или, например, в RSTAB со STEEL.

Модуль FE-BGDK может быть использован для доказательства устойчивости общих сечений. Модули, такие как STAHL EC3, зависят от соответствующего стандарта, что может вызвать проблемы для определенных пользователем сечений. Здесь обычно случается, что они не охватываются стандартом, и доказательство устойчивости действительно только для определенных поперечных сечений.

Для сечений, сделанных из нескольких материалов (гибридные сечения), вы также можете работать с FE-BGDK. Жесткость такого поперечного сечения, созданного в DuenQ, может быть отображена в RFEM, но нет никаких возможностей для доказательства напряжения. Таким образом, подход будет следующим:

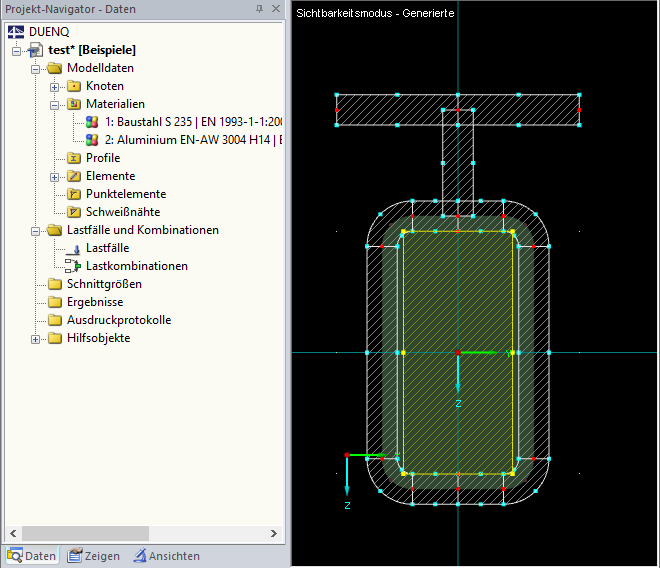

1-й Создать сечение в DuenQ

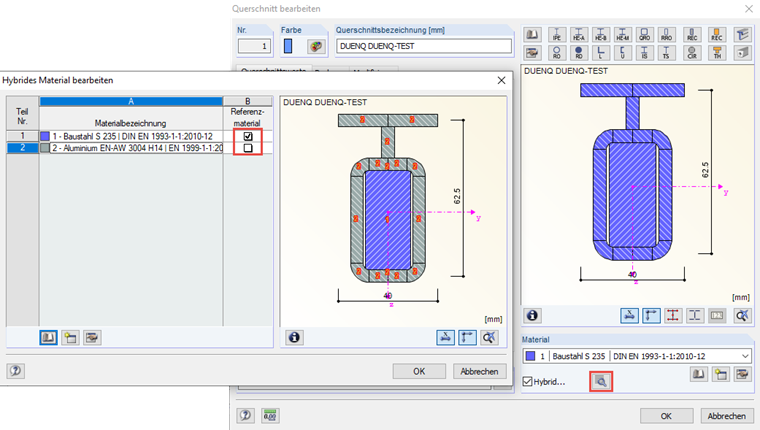

2. Прочитайте сечение в RFEM и правильно установите справочный материал

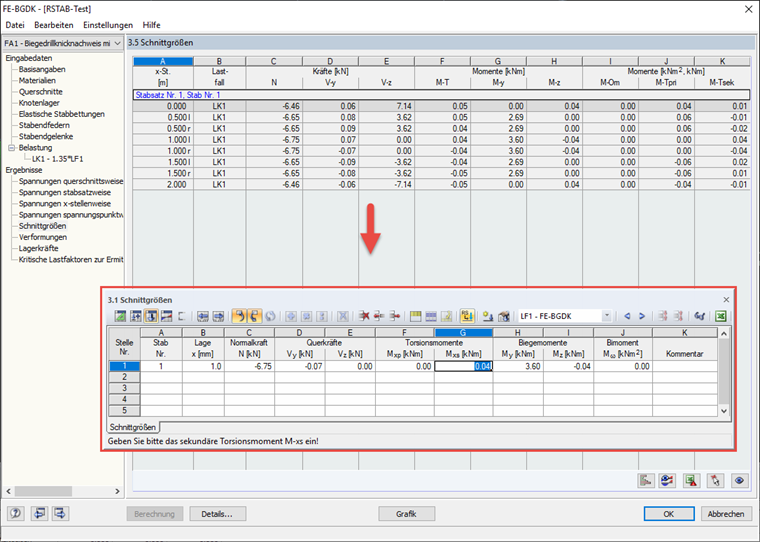

3. Рассчитать внутренние силы с помощью FE-BGDK

4. Устойчивость к стрессу в свинце DuenQ

Ключевые слова

Сечения из нескольких частей Гибридные сечения
