Ist es möglich, mehrere Profile mit verschiedenen Materialien im Biegeknicknachweis einzubinden bzw. wie kann ich mehrere Profile miteinander ansetzen?

Antwort

Es ist möglich, mit DuenQ beliebige Querschnitte zu modellieren und einen Spannungsnachweis mit innerhalb von DuenQ oder z.B. in RSTAB mit STAHL zu führen.

Für den Stabilitätsnachweis allgemeiner Querschnitte kann das Modul FE-BGDK verwendet werden. Module wie STAHL EC3 sind von der jeweiligen Norm abhängig, sodass es bei benutzerdefinierte Querschnitten zu Problemen kommen kann. Hier ist es meist so, dass diese nicht von der Norm abgedeckt werden und der Stabilitätsnachweis nur für bestimmte Querschnitte gültig ist.

Bei Querschnitt aus mehreren Materialien (hybride Querschnitte) kann ebenfalls mit FE-BGDK gearbeitet werden. Die Steifigkeit eines solchen in DuenQ erstellen Querschnitts kann in RFEM abgebildet werden, für den Spannungsnachweis gibt es allerdings keine Möglichkeiten. Die Herangehensweise wäre daher die Folgende:

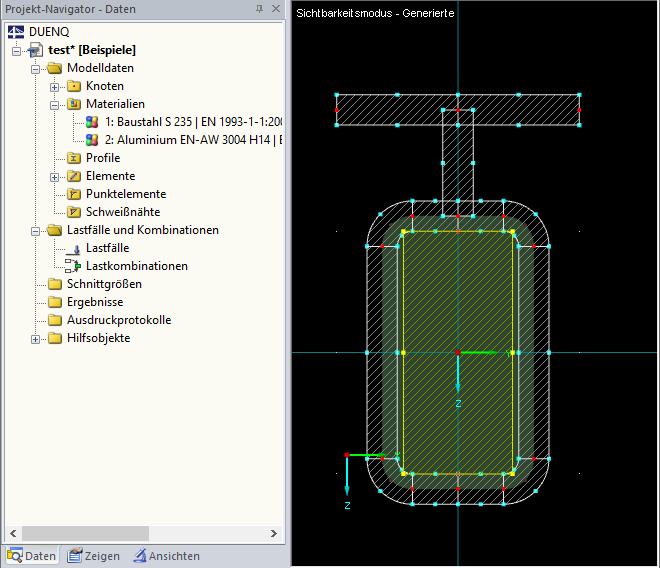

1. Querschnitt in DuenQ erstellen

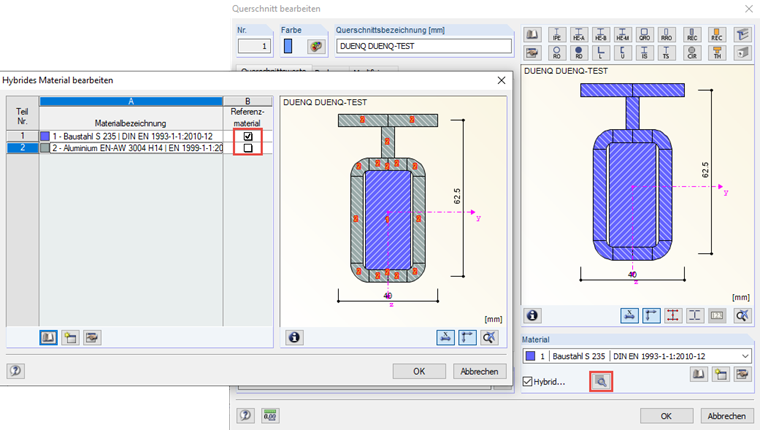

2. Querschnitt in RFEM einlesen und Referenzmaterial richtig einstellen

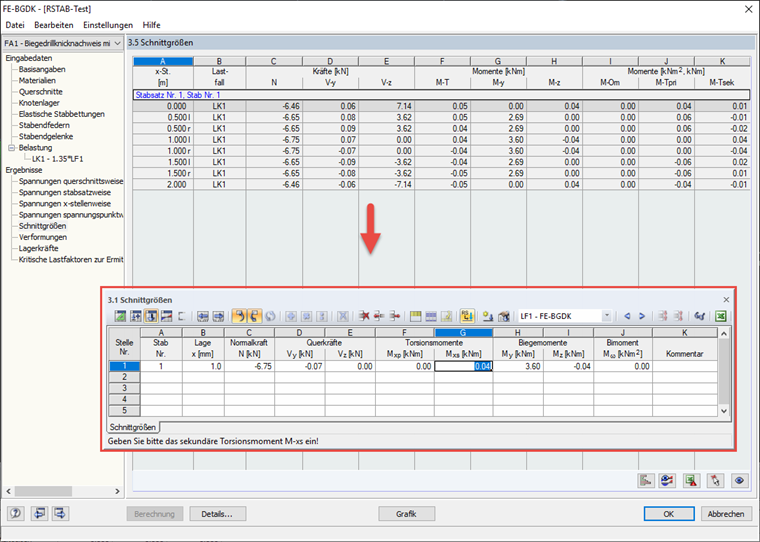

3. Mit FE-BGDK die Schnittgrößen berechnen

4. Spannungsnachweis in DuenQ führen
