FAQ 002825 FR 8 avril 2019

Thomas Günthel Modélisation & Structure RFEM RSTAB STEEL EC3 RF-STEEL EC3 FE-LTB RF-FE-LTB

Est-il possible d'intégrer plusieurs profils de matériaux différents dans la détection de cintrage ou comment appliquer plusieurs profils entre eux?

Réponse

DuenQ peut être utilisé pour modéliser des sections transversales et pour effectuer une analyse de contrainte dans DuenQ ou, par exemple, dans RSTAB avec STEEL.

Le module FE-BGDK peut être utilisé pour prouver la stabilité des sections transversales générales. Les modules tels que STAHL EC3 dépendent de la norme respective, ce qui peut poser des problèmes pour les sections transversales définies par l'utilisateur. Dans ce cas, ils ne sont généralement pas couverts par la norme et la preuve de stabilité n’est valable que pour certaines sections transversales.

Pour les sections en plusieurs matériaux (sections hybrides), vous pouvez également travailler avec FE-BGDK. La rigidité d'une telle section créée dans DuenQ peut être cartographiée dans RFEM, mais il n'y a aucune possibilité de preuve de contrainte. L’approche serait donc la suivante:

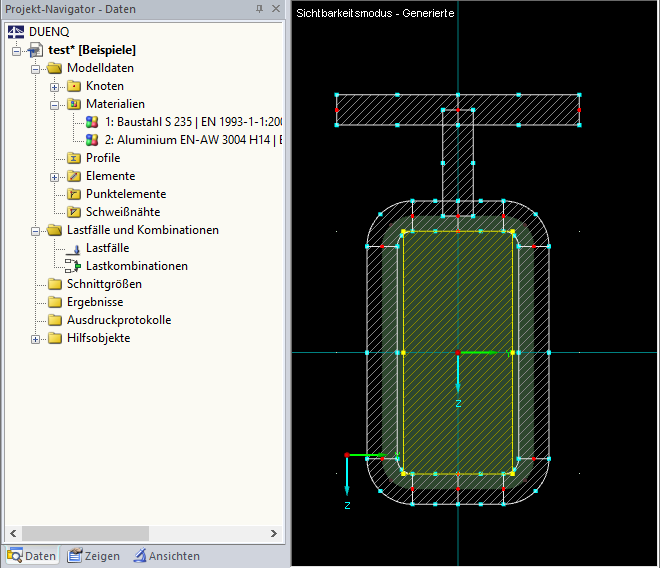

1)  Créer une section transversale dans DuenQ

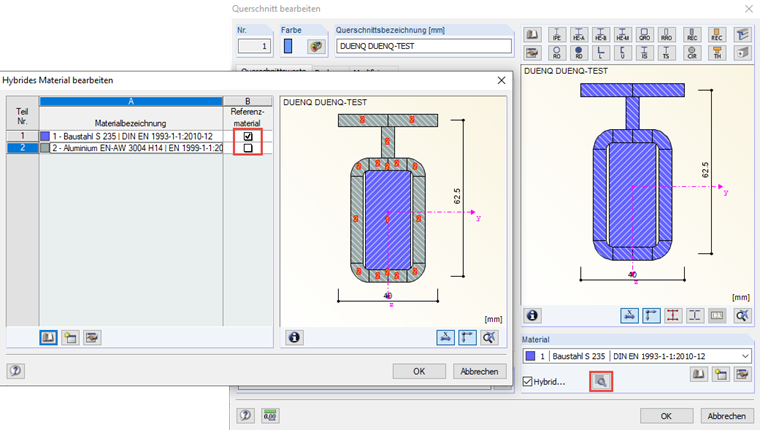

2. Lisez la section transversale dans RFEM et réglez correctement le matériau de référence.

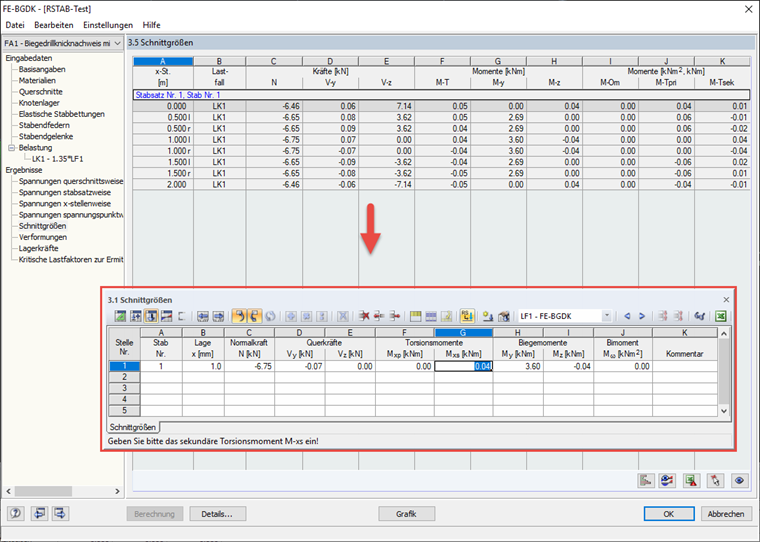

3. Calculer les efforts internes avec FE-BGDK

4. Résistance au stress en tête DuenQ

Mots-clés

Sections en plusieurs parties Sections hybrides
