FAQ 002825 PL 8. kwietnia 2019

Thomas Günthel Modelowanie | Konstrukcja RFEM RSTAB STEEL EC3 RF-STEEL EC3 FE-LTB RF-FE-LTB

Czy możliwe jest zintegrowanie kilku profili z różnymi materiałami w wykrywaniu zginania gięcia lub jak mogę zastosować kilka profili do siebie?

Odpowiedź

Możliwe jest użycie DuenQ do modelowania dowolnych przekrojów i przeprowadzenia analizy naprężeń w DuenQ lub np. W RSTAB z STEEL.

Moduł FE-BGDK może być użyty do potwierdzenia stabilności przekrojów ogólnych. Moduły takie jak STAHL EC3 zależą od odpowiedniej normy, co może powodować problemy dla przekrojów zdefiniowanych przez użytkownika. Tutaj zazwyczaj jest tak, że nie są one objęte normą, a dowód stabilności jest ważny tylko dla niektórych przekrojów.

W przypadku przekrojów poprzecznych wykonanych z kilku materiałów (przekroje hybrydowe) można również pracować z FE-BGDK. Sztywność takiego przekroju utworzonego w DuenQ można odwzorować w programie RFEM, ale nie ma możliwości potwierdzenia stresu. Podejście byłoby zatem następujące:

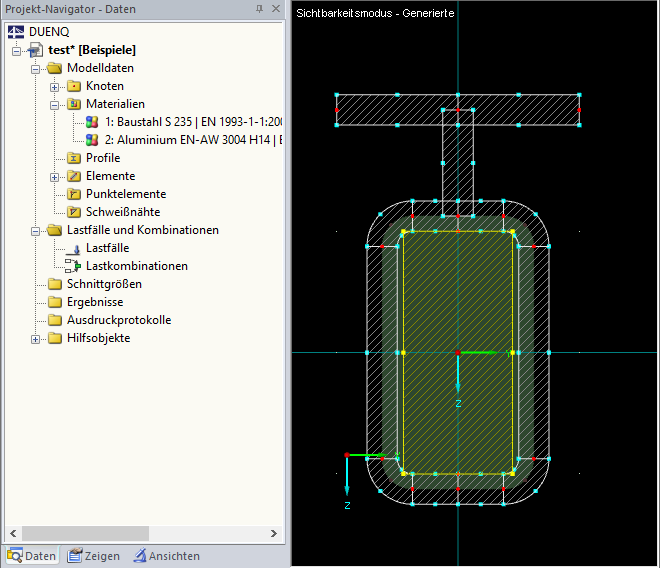

Pierwszy Utwórz przekrój w DuenQ

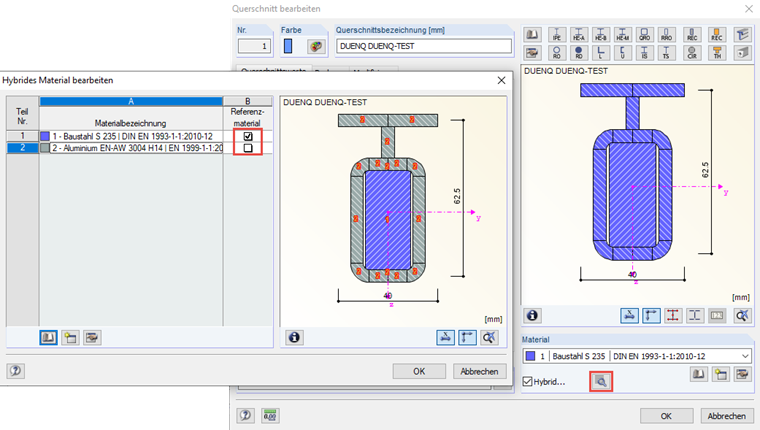

2. Przeczytaj przekrój w programie RFEM i ustaw poprawnie materiał odniesienia

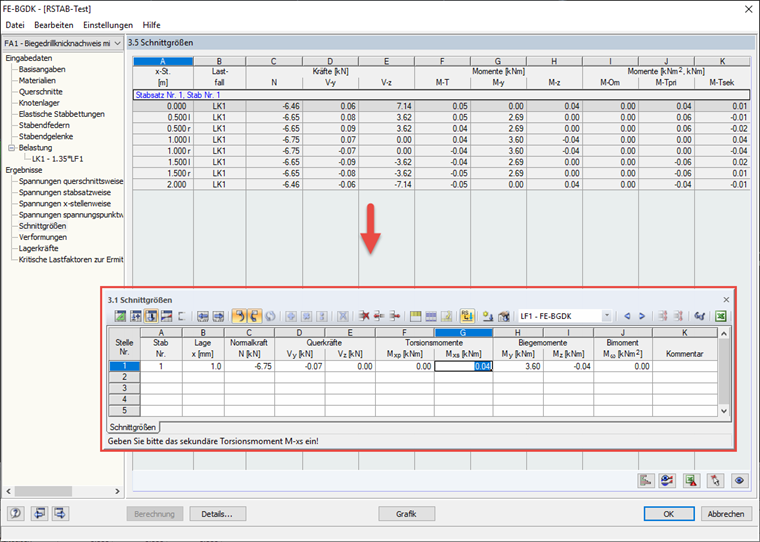

3. Oblicz siły wewnętrzne za pomocą FE-BGDK

4. Odporność na stres w prowadzeniu DuenQ

Słowa kluczowe

Przekroje wieloczęściowe Hybrydowe przekroje
