FAQ 002825 ES 8. abril 2019

Thomas Günthel Modelado | Estructura RFEM RSTAB STEEL EC3 RF-STEEL EC3 FE-LTB RF-FE-LTB

¿Es posible integrar varios perfiles con diferentes materiales en la detección de flexión en pliegue o cómo puedo aplicar varios perfiles entre sí?

Respuesta

Es posible utilizar DuenQ para modelar cualquier sección transversal y realizar un análisis de tensión dentro de DuenQ o, por ejemplo, en RSTAB con ACERO.

El módulo FE-BGDK se puede utilizar para la prueba de estabilidad de las secciones transversales generales. Los módulos como STAHL EC3 dependen del estándar respectivo, lo que puede causar problemas en las secciones transversales definidas por el usuario. En este caso, por lo general, estos casos no están cubiertos por la norma y la prueba de estabilidad solo es válida para ciertas secciones transversales.

Para secciones transversales hechas de varios materiales (secciones transversales híbridas), también puede trabajar con FE-BGDK. La rigidez de una sección transversal de este tipo creada en DuenQ se puede mapear en RFEM, pero no hay posibilidades para la prueba de estrés. El enfoque por lo tanto sería el siguiente:

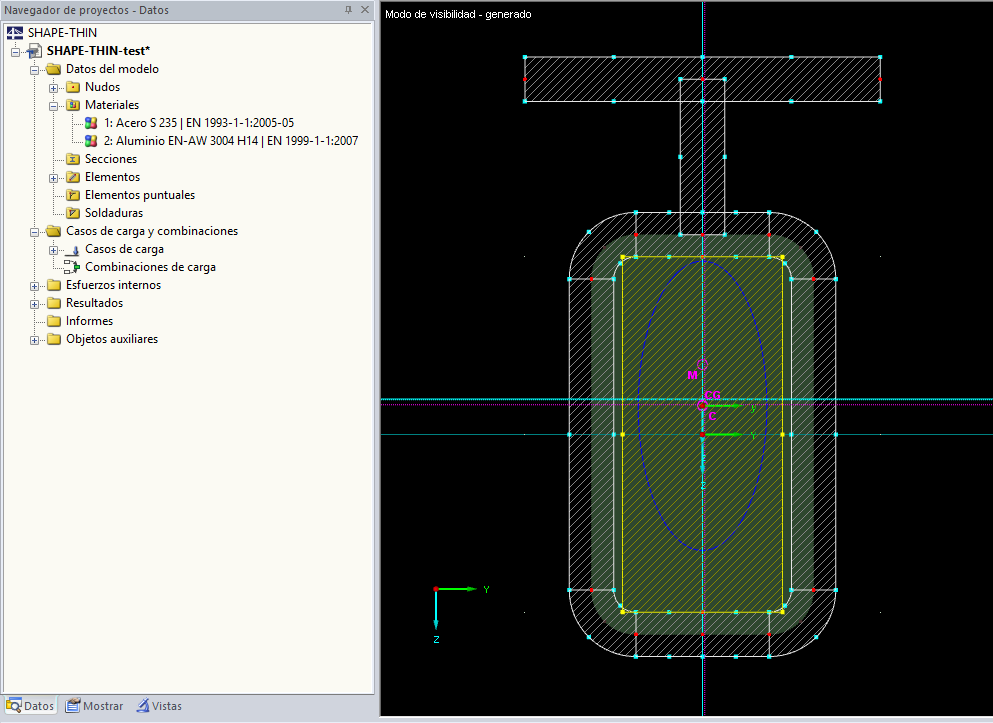

Primero Crear una sección transversal en DuenQ

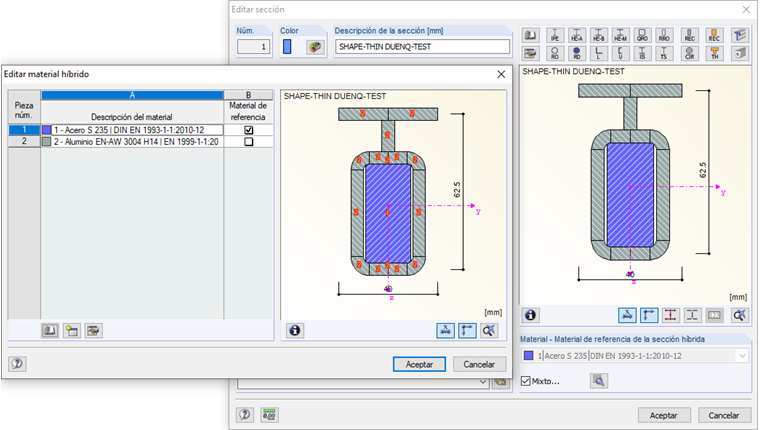

2. Lea la sección transversal en RFEM y configure el material de referencia correctamente

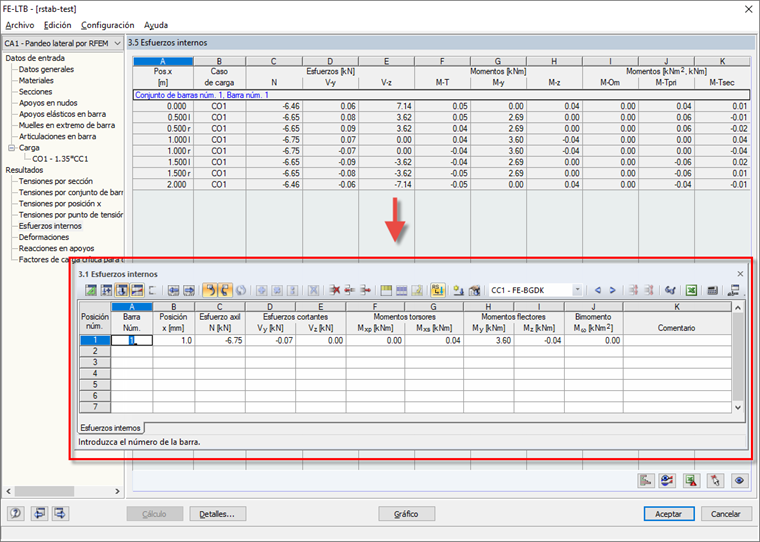

3. Calcula las fuerzas internas con FE-BGDK.

4. Prueba de estrés en plomo DuenQ

Palabras clave

Secciones transversales de varias partes Secciones transversales híbridas
