Ответ:

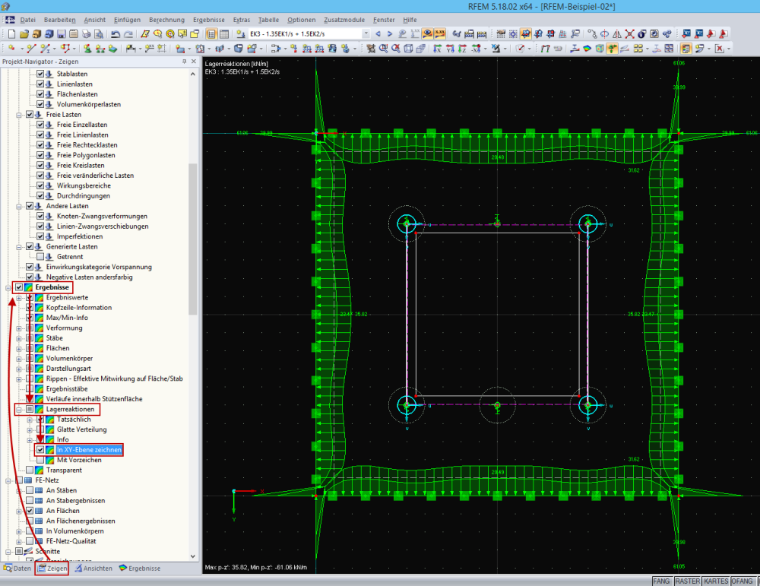

В навигаторе «Изобразить» в разделе «Результаты → Опорные реакции» можно активировать функцию «Изобразить в плоскости XY».
Вопрос
Для интерпретации и документирования результатов, я хотел бы отобразить результаты вертикальных опор в наглядном виде на виде в плане.Какую настройку мне следует выбрать?
