Antwort:

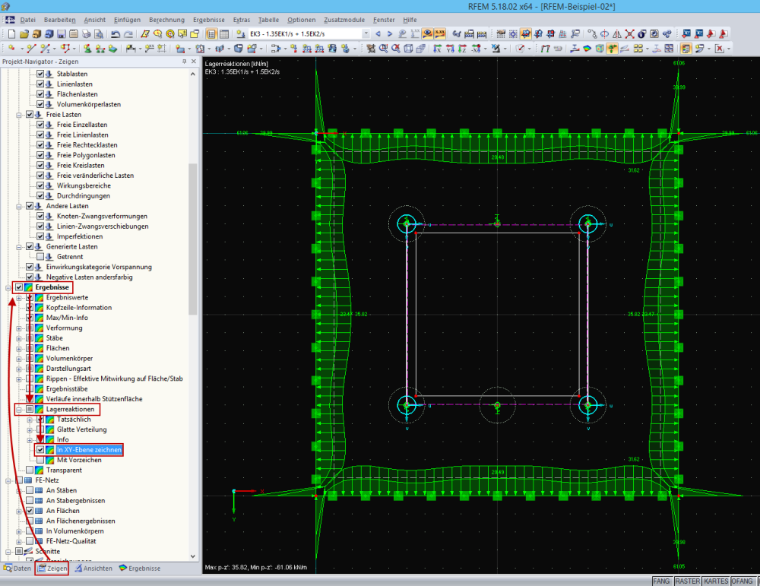

Im Zeigen-Navigator in dem Abschnitt Ergebnisse --> Lagerreaktionen lässt sich die Option "In XY-Ebene zeichnen" aktivieren
Frage
Für die Ergebnisinterpretation und -Dokumentation möchte ich mir die vertikalen Linienlager-Ergebnisse übersichtlich in der Draufsicht anzeigen lassen.Welche Einstellung ist dafür zu wählen?
