Risposta:

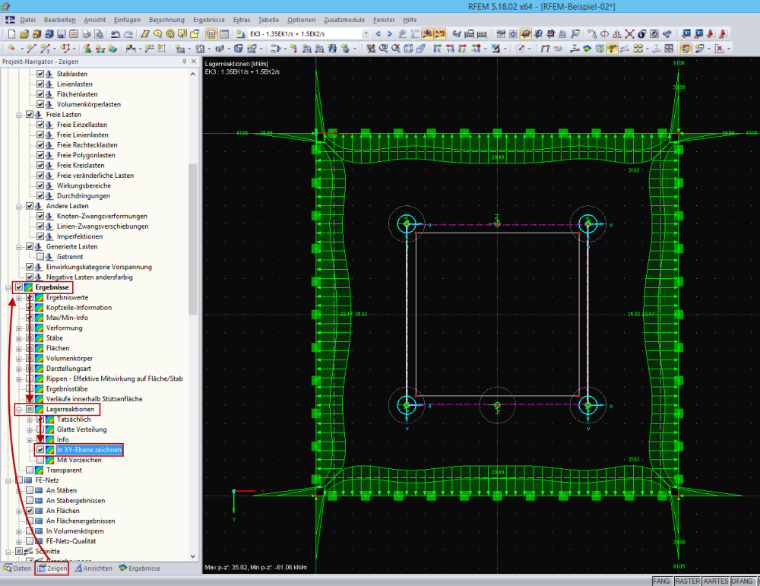

Nel navigatore Visualizza, nella sezione Risultati → Reazioni vincolari, è possibile attivare l'opzione "Disegna nel piano XY".
Domanda
Per l'interpretazione e la documentazione dei risultati, vorrei visualizzare i risultati dei vincoli esterni delle linee verticali disposti in modo chiaro in una vista dall'alto.Quale impostazione dovrei selezionare per questo?
