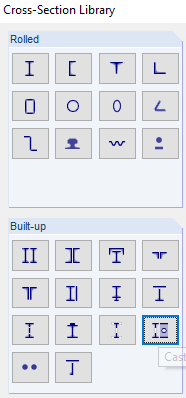

Если отверстия имеют регулярную сетку, их можно определить с помощью сборных сечений (см. Рисунок 01).

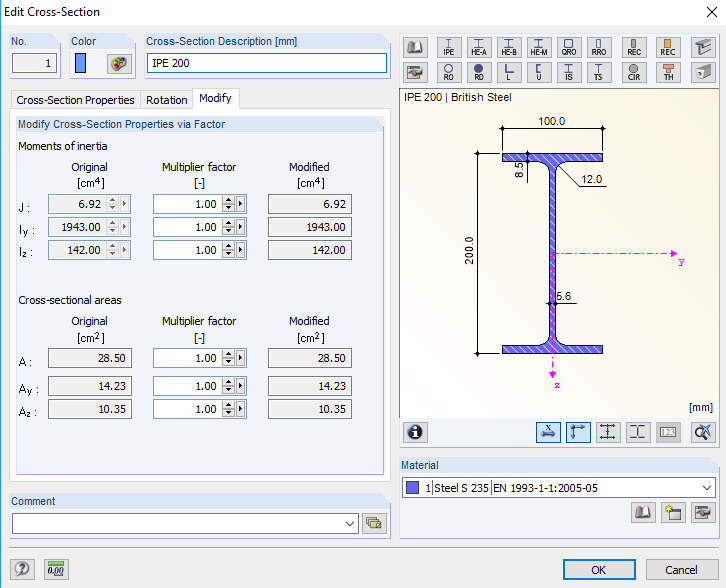

В противном случае, можно уменьшить сечение в «Свойствах» (см. Рисунок 02). Это приводит к общему снижению жесткости сечения. К сожалению, невозможно различить уменьшение сжатой и растянутой областей сечения. Эта опция существует только в том случае, если сечение рассчитывается в программе SHAPE ‑ THIN или с помощью дополнительных модулей семейства JOINTS в области соединений.
База знаний
Вы можете использовать опцию «Независимая сетка» в настройках сетки КЭ для создания сетки КЭ для интегрированных объектов, которые не зависят друг от друга. Это позволяет создавать для отдельных объектов, которые интегрированы друг в друга, значительно более подробную и точную сетку КЭ.
В диалоговом окне «Querschnittпечать,
В RFEM 6 и RSTAB 9 у вас есть возможность вставить «Визуальные объекты» в качестве направляющих объектов. Можно импортировать файлы в форматах 3ds, stl и obj.
Эти объекты позволяют создать лучшую ссылку на размеры и размеры.
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
