Tenho a oportunidade de considerar reduções de secção devido à perfuração ou algo semelhante sem ter de remodelar a secção no programa SHAPE ‑ THIN, por exemplo?

Resposta:

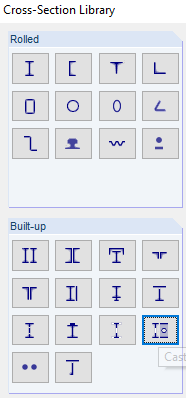

Se os furos estiverem sujeitos a uma grelha regular, estes podem ser definidos através de secções transversais dobradas (ver Figura 01).

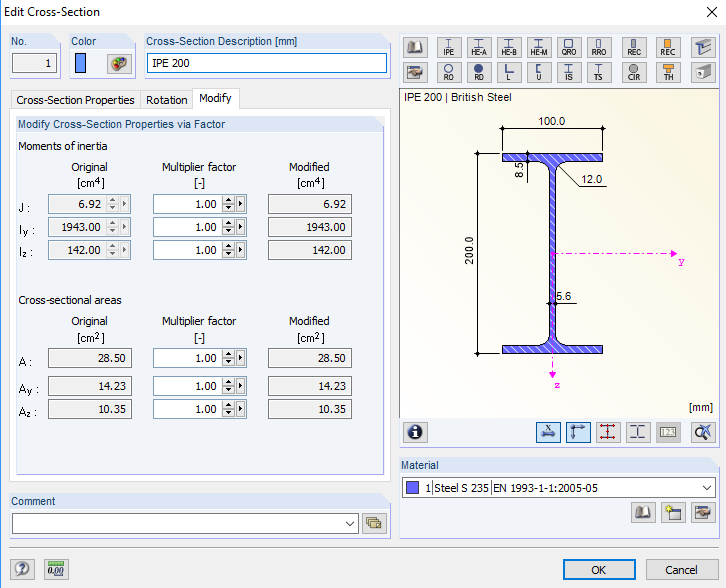

Caso contrário, existe ainda a possibilidade de reduzir a secção em "Propriedades" (ver Figura 02). Isto resulta numa redução geral da rigidez da secção. Infelizmente, não é possível distinguir entre as reduções nas áreas de compressão e tração da secção. Esta opção apenas existe se a secção for dimensionada no programa SHAPE ‑ THIN ou através de módulos adicionais da família JOINTS na zona das ligações.
