回复:

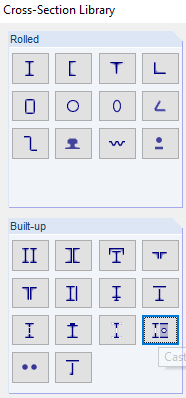

如果钻孔需要规则网格，则可以使用组合截面定义（见图 01）。

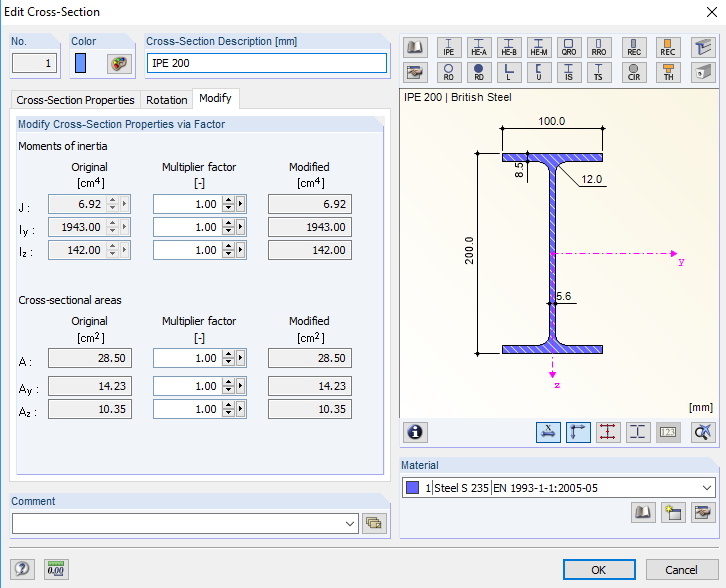

否则，仍然可以在“属性”中减小截面（见图 02）。 这将导致截面的刚度普遍降低。 遗憾的是，无法区分截面的受压区域和受拉区域的折减。 只有在连接区域通过 SHAPE‑THIN 程序或使用 JOINTS 系列的附加模块对截面进行设计时，才可以使用该选项。
您有什么问题想问的吗？
