FAQ 002928 DE 15. April 2019

Zusatzmodule RFEM RSTAB

Habe ich die Möglichkeit Querschnittschwächungen aufgrund von Bohrungen oder ähnlichem zu berücksichtigen ohne den Querschnitt z.B. im Programm DUENQ neu zu modellieren?

Antwort

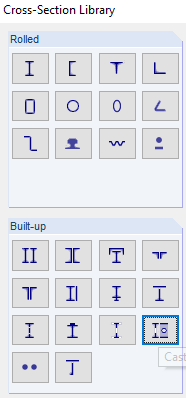

Wenn die Bohrungen einem regelmäßigen Raster unterliegen, können diese eventuell über die zusammengesetzten Querschnitte definiert werden (Bild 1).

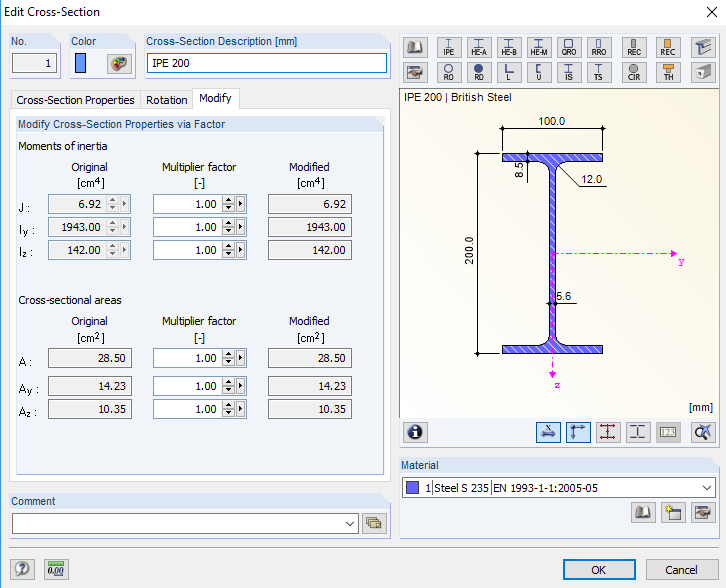

Andernfalls besteht noch die Möglichkeit den Querschnitt in den Eigenschaften pauschal zu reduzieren (Bild 2).

Damit wird eine pauschale Abminderung der Steifigkeit des Querschnitts vorgenommen. Leider ist es so nicht möglich zwischen Reduzierungen im Druck-/ und Zugbereich des Querschnitts zu unterscheiden.

Diese Möglichkeit ergibt sich durch eine Neumodellierung des Querschnitts im Programm DUENQ oder in einigen Modulen der JOINTS Familie im Bereich der Anschlüsse.

Schlüsselwörter

Querschnittreduzierung Anschluss Abminderung
