Вопрос

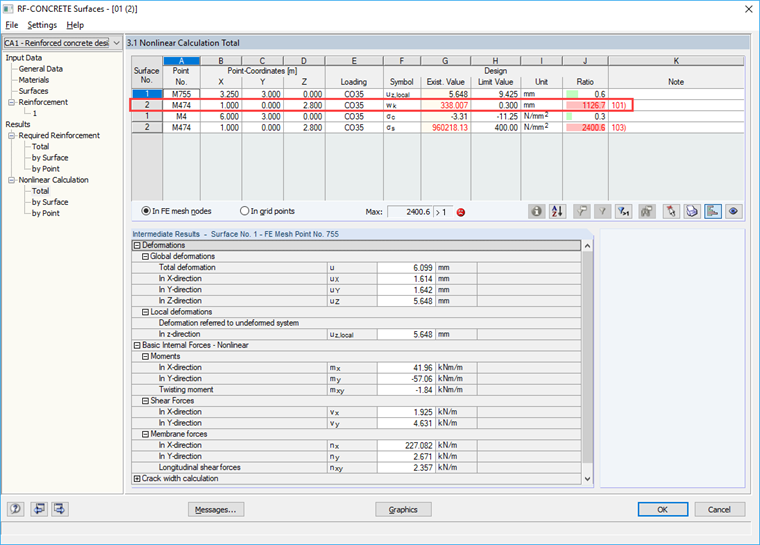

В случае нелинейного расчета для проверки предельного состояния по пригодности к эксплуатации, я получаю в модулях RF-CONCRETE неправдоподобно большие значения для ширины трещин и деформаций (см. Рисунок 01). В чем причина и как можно устранить проблему?


Ответ:

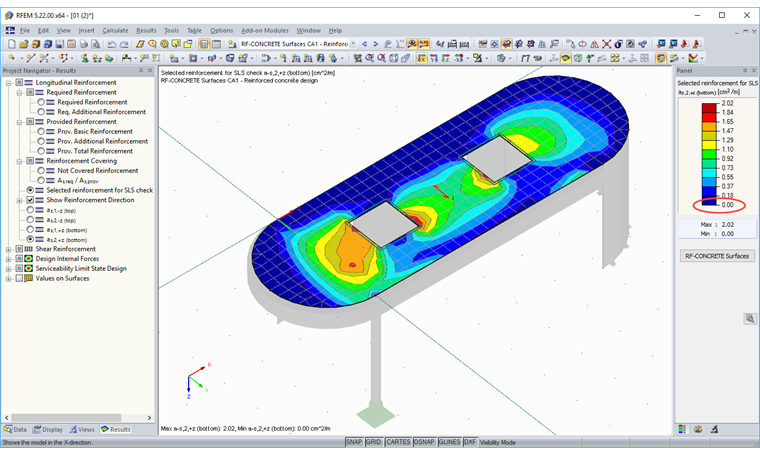

Обратите внимание на то, что в случае нелинейного расчета арматура не увеличивается автоматически. Нелинейный расчет основан на уже предоставленной арматуре. Данная арматура может быть получена, например, из расчета предельного состояния по несущей способности или из заданной основной арматуры. Арматуру, примененную в расчетах ПС 2г, можно отобразить графически (см. Рисунок 02).

Причина проблемы:

Если в какой-либо области нет арматуры, возникающей из-за предела прочности или основной арматуры, то расчет предельного состояния по пригодности к эксплуатации выполняется без примененной арматуры, что может привести к очень высоким результатам, например, к образованию трещин.

Решение проблемы:

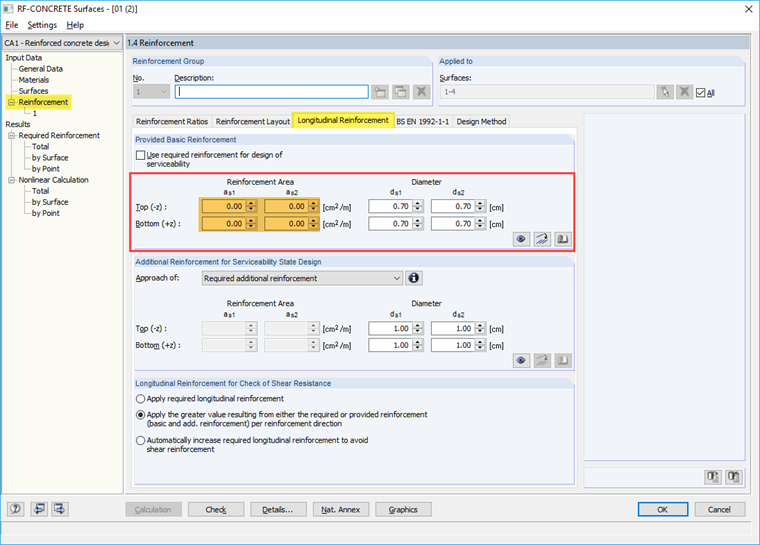

Убедитесь, что в каждой области конструкции есть арматура. Это можно сделать с помощью основного армирования (см. Рисунок 03).
