Pytanie

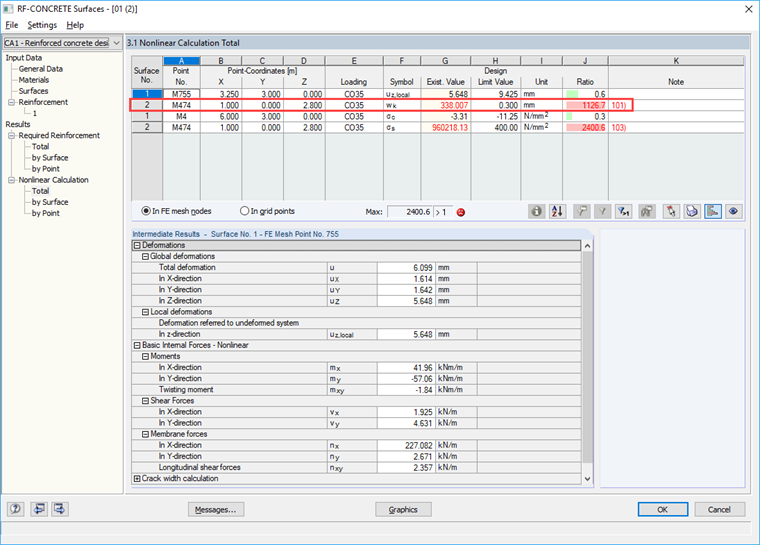

W przypadku nieliniowych obliczeń dla sprawdzenia stanu granicznego użytkowalności otrzymuję niewiarygodnie duże wartości szerokości rys i odkształceń w modułach RF-CONCRETE (patrz rysunek 01). Jaka jest przyczyna i jak mogę rozwiązać problem?


Odpowiedź:

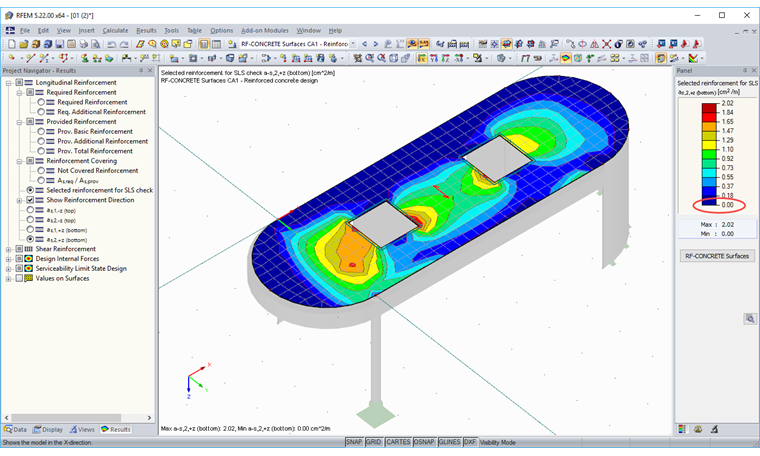

Należy pamiętać, że w przypadku obliczeń nieliniowych zbrojenie nie jest automatycznie zwiększane. Obliczenia nieliniowe opierają się na już wykonanym zbrojeniu. Zbrojenie rzeczywiste może wynikać na przykład z obliczeń stanu granicznego nośności lub ze zdefiniowanego zbrojenia podstawowego. Zbrojenie zastosowane do wymiarowania SGU można przedstawić graficznie (patrz Rysunek 02).

Przyczyna problemu:

Jeżeli w jakimkolwiek rejonie nie występuje zbrojenie wynikające z SGN lub zbrojenia podstawowego, obliczenia stanu granicznego użytkowalności przeprowadza się bez zastosowanego zbrojenia, co może powodować bardzo wysokie wyniki np. szerokości rysy.

Rozwiązanie problemu:

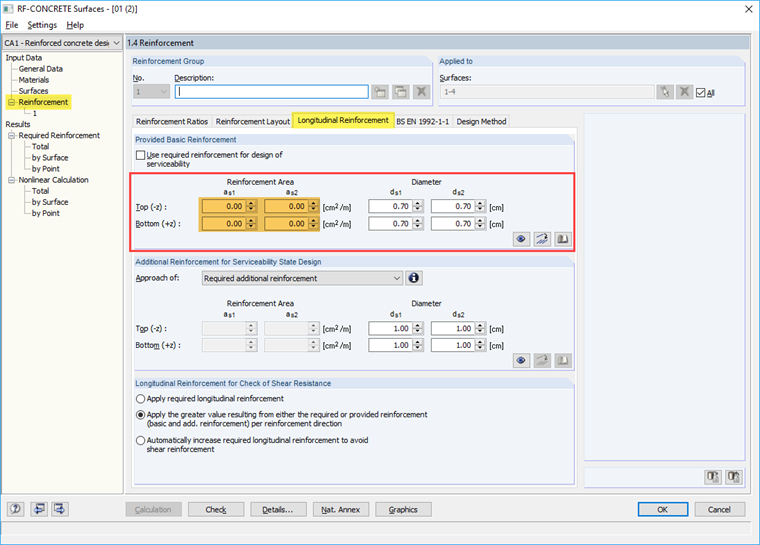

Należy upewnić się, że zbrojenie znajduje się w każdym obszarze konstrukcji. Można to zrobić poprzez zastosowanie zbrojenia podstawowego (patrz Rysunek 03).
