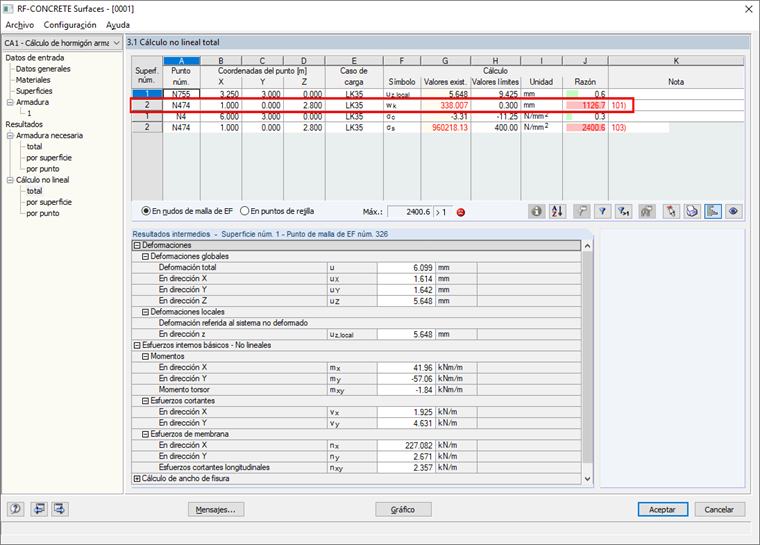

En relación con el cálculo no lineal para los cálculos del estado límite de servicio, encuentro valores grandes inverosímiles para el ancho de fisura y la deformación en los módulos RF-CONCRETE (ver figura 01). ¿Cuál es la causa y cómo puedo solucionar el problema?

Respuesta

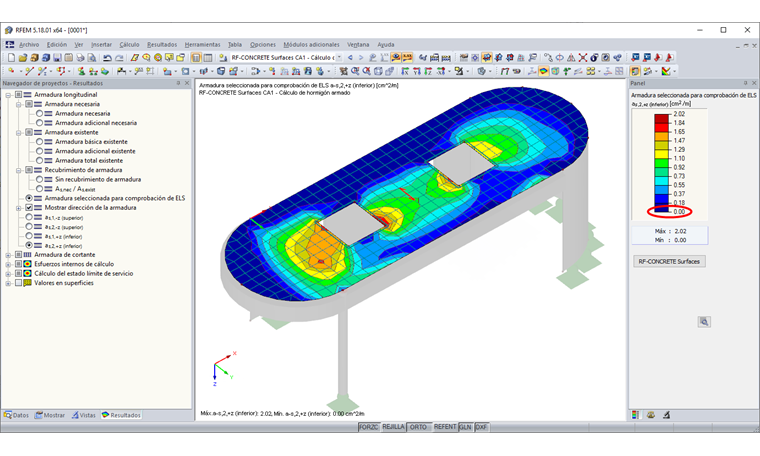

Tenga en cuenta que, en el contexto sobre el cálculo no lineal, no hay un aumento automático de la armadura. Un cálculo no lineal se basa en una armadura ya proporcionada. Esta armadura proporcionada puede dar como resultado, por ejemplo, de los cálculos del estado límite de servicio de la armadura básica definida. La armadura aplicada para los cálculos del ELS se puede mostrar gráficamente (ver figura 02).

Causa del problema:

Si no se obtienen los resultados de la armadura desde el ELU o de la armadura básica en algunas áreas, el cálculo del estado límite de servicio se lleva a cabo sin la armadura aplicada y se pueden obtener resultados muy elevados, por ejemplo, del ancho de fisura.

Solución al problema:

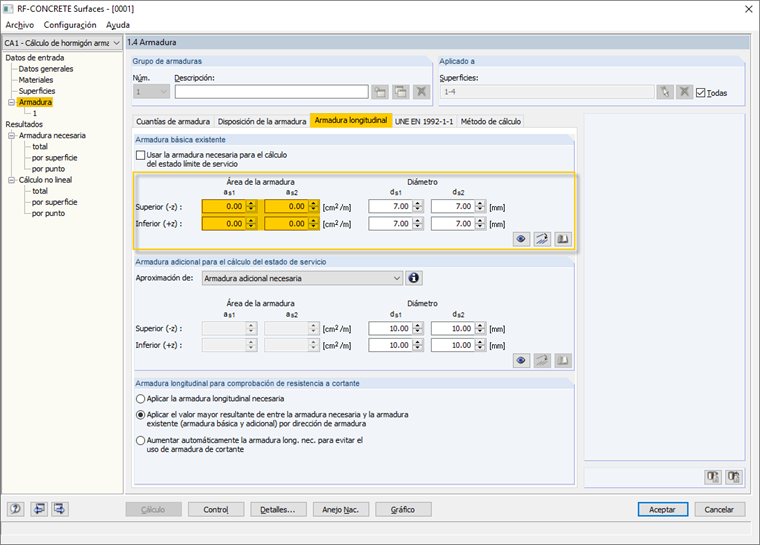

Se debe asegurar que haya una armadura en cada zona de la estructura. Esto se puede implementar aplicando una armadura básica (ver figura 03).







Palabras clave

Elevado Grande No plausible Valores Valores de resultados Ancho de fisura Estrés de acero Deformación Hormigón armado No lineal
