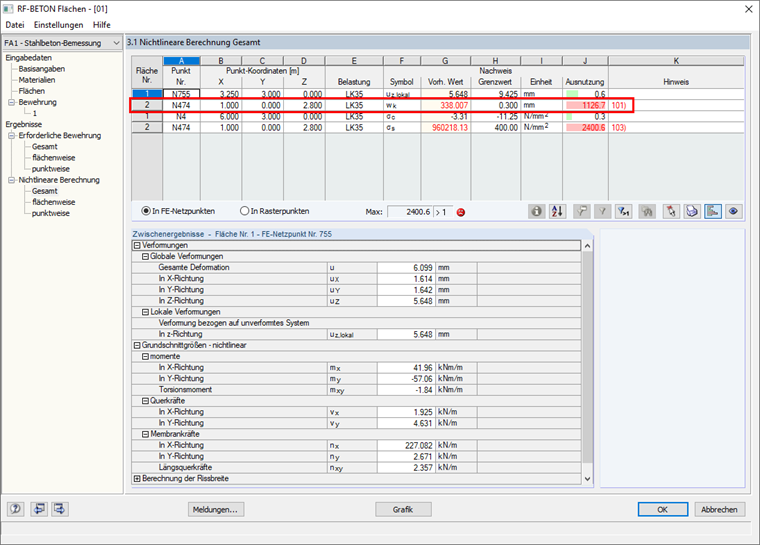

Im Zusammenhang mit der nichtlinearen Berechnung bei den Nachweisen der Gebrauchstauglichkeit erhalte ich in den RF-BETON Modulen unplausibel große Werte für die Rissbreite und die Verformung (siehe Bild 1). Was ist die Ursache und wie kann ich das Problem beheben?

Antwort

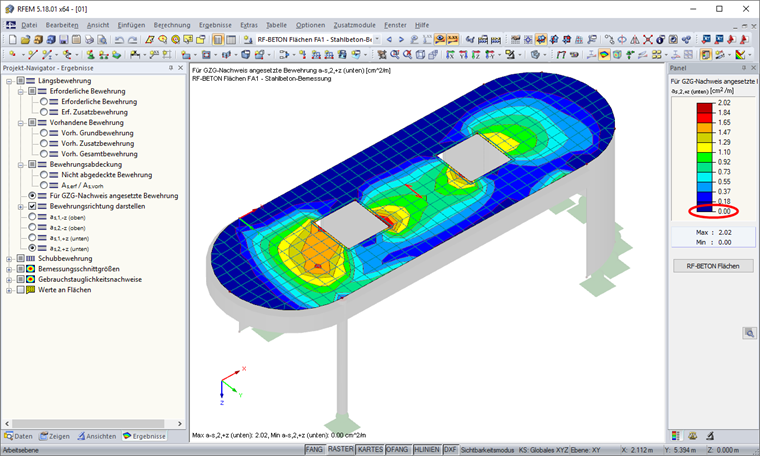

Im Zusammenhang mit der nichtlinearen Berechnung ist zu beachten, dass keine automatische Erhöhung der Bewehrung erfolgt. Eine nichtlineare Berechnung basiert auf einer bereits vorhandenen Bewehrung. Diese vorhandene Bewehrung kann z.B. aus den Nachweisen der Tragfähigkeit oder einer definierten Grund Bewehrung resultieren. Die für die GZG Nachweise angesetzte Bewehrung kann grafisch ausgegeben werden (siehe Bild 2).

Ursache des Problems:

Sollte in einigen Bereichen keine Bewehrung aus dem GZT oder der Grundbewehrung resultieren, wird der Nachweis in der Gebrauchstauglichkeit ohne angesetzte Bewehrung geführt und es können, z.B. bei der Rissbreite, sehr hohe Ergebnisse resultieren.

Lösung des Problems:

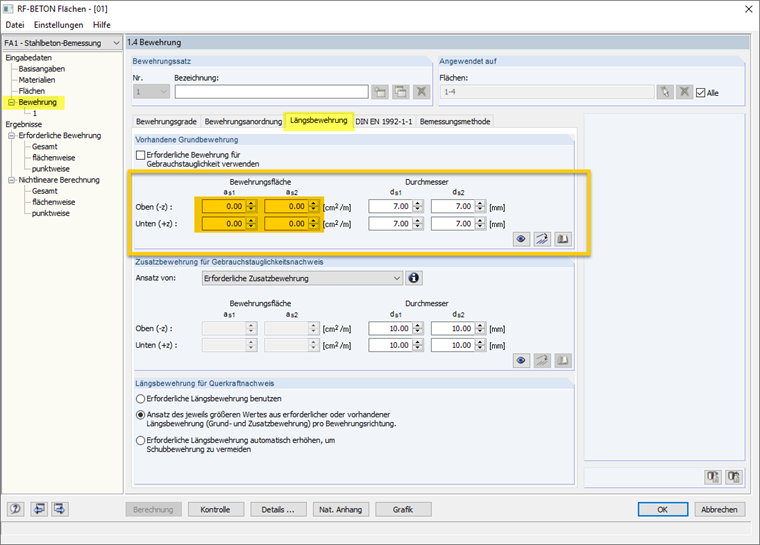

Es sollte sichergestellt werden, dass in jedem Bereich des Systems eine Bewehrung vorhanden ist. Dies kann durch Ansatz einer Grundbewehrung umgesetzt werden (siehe Bild 3).







Schlüsselwörter

Hohe Große Unplausibel Werte Ergebniswerte Rissbreite Stahlspannung Verformung Stahlbeton Nichtlinear
