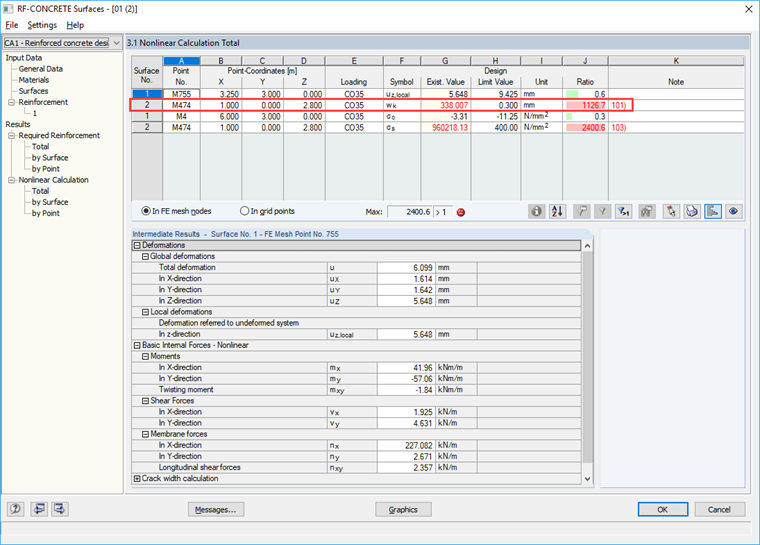

对于正常使用极限状态设计的非线性计算,在模块RF-CONCRETE模块中找到了令人难以置信的大的裂缝扩展和变形值(见图1)。 原因是什么?如何解决?

回答

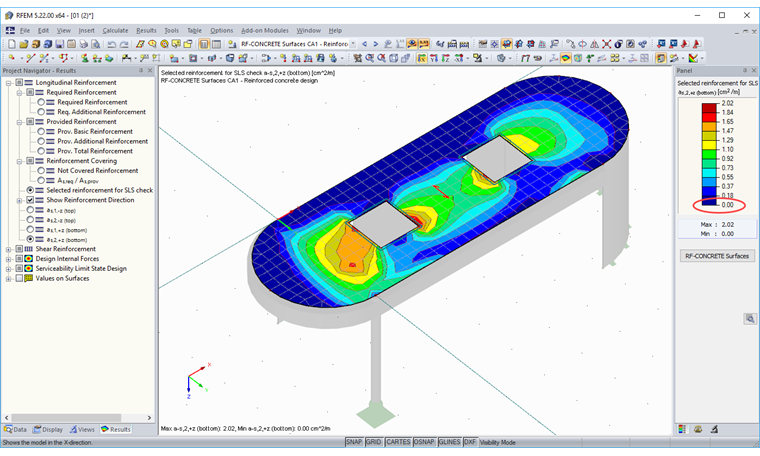

请注意,在非线性计算中不会自动增加钢筋。 非线性计算基于已经提供的配筋。 例如,这可以从极限状态设计或定义的地基配筋得出。 用于SLS设计的钢筋可以用图形方式显示(见图2)。

问题原因:

如果ULS或某些区域的基础钢筋没有加固,则在没有加固的情况下进行适用性极限状态设计,可能会产生非常高的结果,例如裂缝宽度。

解决问题的方法:

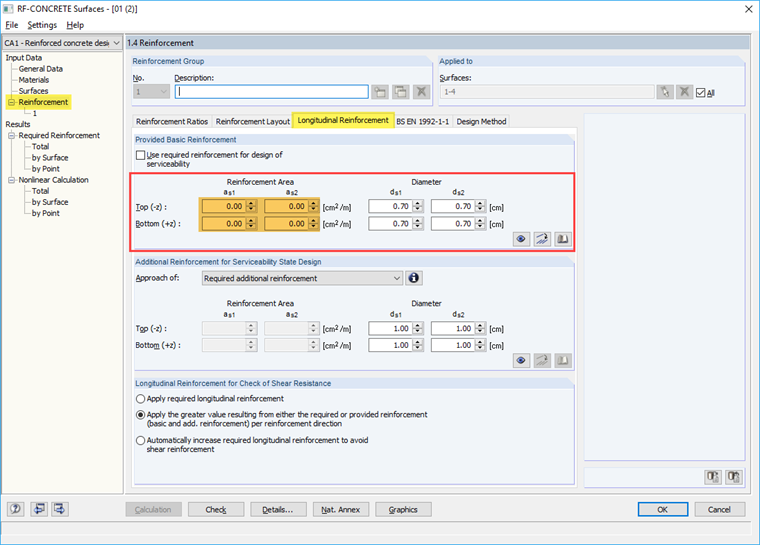

应该确保在结构的每个区域都有一个钢筋。 这可以通过应用基础钢筋来实现(见图3)。







关键词

很高 很大 不可信 结果值 裂缝宽度 钢应力 变形 钢筋混凝土 非线性的
