Ответ:

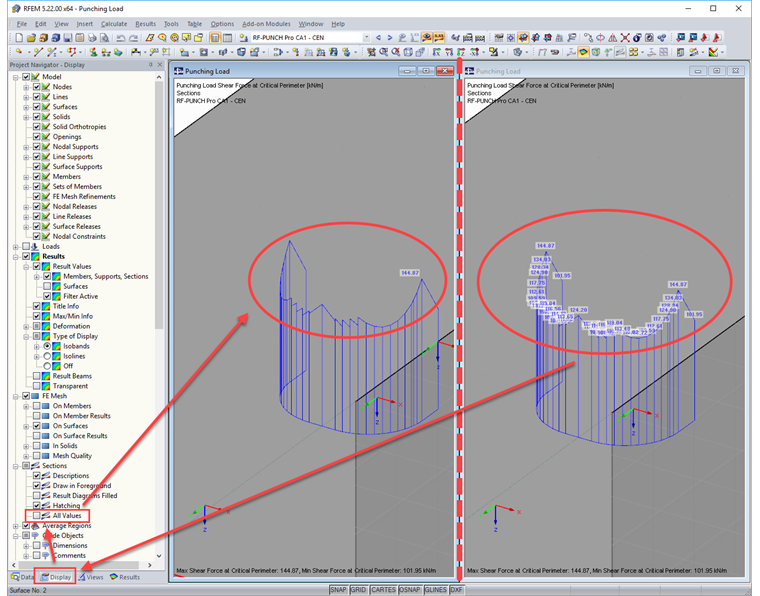

При отображении продавливающих нагрузок с помощью поперечной силы на критическом периметре, программа RFEM обращается к внутренним сечениям. В этом случае критический периметр автоматически подвергается внутреннему делению. Таким образом, значения результатов определяются на каждом узле сетки КЭ и в точках внутреннего деления. В навигаторе «Изобразить» можно отобразить либо все значения для сечений, либо только крайнее значение. Поэтому нельзя задать приблизительное разделение или вывод значений.
Вопрос
Можно ли уменьшить отображение или количество значений результатов в критическом периметре?
У вас есть какие-нибудь вопросы?
Длина: 00:00:55 min
Длина: 00:01:00 min
В дополнительном модуле RF-PUNCH Pro можно выполнять расчет на продавливание также в углах и концах стен. Основой расчета притом является продавливающая нагрузка, автоматически определяемая по внутренним силам из программы RFEM в соединяемой поверхности. Однако внутренние силы поверхности из расчета RFEM могут быть подвержены влиянию расположения сингулярностей, что может может отрицательно повлиять также на найденную продавливающую нагрузку в углу или конце стены. Целью нашей статьи так является демонстрация возможных вариантов оптимизации, с помощью которых можно максимально ограничить это неблагоприятное воздействие.
В дополнительном модуле RF-PUNCH Pro можно в местах точечного продавливания поместить увеличенные капители колонн, в следствие чего у железобетонного перекрытия повысится сопротивление силе сдвига. В следующей статье будет показан расчет на продавливание с дополнительным применением увеличения капители колонны.
.png?mw=512&hash=de07159903b5b28a8b2badfd973712a378102aac)
Mit RF-STANZ Pro können die Durchstanznachweise an punktförmigen Lasteinleitungsstellen (Stützenanschluss, Knotenlager und Kontenlast) sowie Wandenden und -ecken geführt werden.
В модуле RF-PUNCH Pro расчет на продавливание выполняется по пункту 6.4 нормы EN 1992-1-1. На последующем примере мы покажем расчет по норме DIN EN 1992-1-1, сначала с автоматическим расчетом внутреннего и внешнего периметра, а затем на основе задания внутреннего периметра пользователем в простом примере.
![Диалоговое окно «Изменить стену» с указанием ширины «t» в [мм]](/ru/webimage/019339/3251405/faq4637-02-ru.png?mw=350&hash=e8eb9978fa142ca50d7986cdbff7dd49daccbb21)
Нагрузку продавливания можно определить из единичной нагрузки (от колонны/нагрузки/узловой опоры) и сглаженного или несглаженного распределения поперечной силы вдоль контрольного периметра, или она может быть задана пользователем.
Поскольку модуль полностью интегрирован в программу RFEM, нам известны все узлы продавливания на поверхности-ориентире. Таким образом, вы можете проверить наличие коллизий определенных периметров с периметрами соседних колонн.
После открытия модуля, будут предустановлены материалы и толщины поверхности, определенные в RFEM. Узлы для расчета распознаются автоматически, но могут быть также изменены пользователем.
Можно учесть отверстия в области с риском продавливания. Отверстия могут быть перенесены из RFEM или заданы только в RF-PUNCH Pro, поэтому они не влияют на жесткость модели RFEM.
Параметрами продольной арматуры являются количество и направление слоев, а также защитный слой бетона, указанный отдельно для верхней и нижней части плиты для каждой поверхности.
Следующее окно позволяет задать всю дополнительную информацию для узлов продавливания.
Модуль распознает положение продавливающего узла и автоматически устанавливает, находится ли он в центре плиты, на краю плиты или в углу плиты.
Кроме того, можно задать продавливающую нагрузку, коэффициент приращения нагрузки β и существующую продольную арматуру. По желанию можно активировать минимальные моменты для нахождения требуемой продольной арматуры и увеличения капители колонны.
Для облегчения ориентации, плита всегда отображается с соответствующим узлом продавливания. Вы также можете открыть расчетную программу HARFEN, немецкого производителя армированных поперечными элементами жесткости. Все данные RFEM могут быть импортированы в эту программу для дальнейшей простой и эффективной обработки.
- Импорт соответствующей информации и результатов из программы RFEM
- Интегрированная, редактируемая база данных материалов и сечений
- Расширение модуля EC2 для программы RFEM позволяет рассчитывать железобетонные стержни по норме EN 1992-1-1:2004 (Еврокод 2) с учетом следующих Национальных приложений:
-
DIN EN 1992-1-1/NA/A1:2015-12 (Германия) -
ÖNORM B 1992-1-1:2018-01 (Австрия) -
NBN EN 1992-1-1 ANB:2010 (Бельгия) -
BDS EN 1992-1-1:2005/NA:2011 (Болгария) -
EN 1992-1-1 DK NA:2013 (Дания) -
NF EN 1992-1-1/NA:2016-03 (Франция) -
SFS EN 1992-1-1/NA:2007-10 (Финляндия) -
UNI EN 1992-1-1/NA:2007-07 (Италия) -
LVS EN 1992-1-1:2005/NA:2014 (Латвия) -
LST EN 1992-1-1:2005/NA:2011 (Литва) -
MS EN 1992-1-1:2010 (Малайзия) -
NEN-EN 1992-1-1+C2:2011/NB:2016 (Нидерланды) - NS EN 1992-1 -1:2004-NA:2008 (Норвегия)
-
PN EN 1992-1-1/NA:2010 (Польша) -
NP EN 1992-1-1/NA:2010-02 (Португалия) -
SR EN 1992-1-1:2004/NA:2008 (Румыния) -
SS EN 1992-1-1/NA:2008 (Швеция) -
SS EN 1992-1-1/NA:2008-06 (Сингапур) -
STN EN 1992-1-1/NA:2008-06 (Словакия) -
SIST EN 1992-1-1:2005/A101:2006 (Словения) -
UNE EN 1992-1-1/NA:2013 (Испания) -
CSN EN 1992-1-1/NA:2016-05 (Чехия) -
BS EN 1992-1-1:2004/NA:2005 (Великобритания) -
TKP EN 1992-1-1:2009 ( Беларусь ) -
CYS EN 1992-1-1:2004/NA:2009 (Кипр)
-
В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
- Разумная и полная настройка входных параметров по умолчанию
- Расчет на продавливание колонн, концов и углов стен
- Возможность расположения увеличенной капители колонны
- Автоматическое распознавание положения продавливающего узла из модели RFEM
- Распознание кривых или кривых в качестве границ контрольного контура
- Автоматический учет всех отверстий в плите, заданных в модели RFEM
- Структура и графическое изображение контрольного контура перед началом расчета
- Качественный определение арматуры от продавливания
- Дополнительный расчет с несглаженным напряжением сдвига по контрольному периметру, который соответствует фактическому распределению напряжения сдвига в модели КЭ
- Определение коэффициента приращения нагрузки β с помощью полностью пластичного распределения сдвига в качестве постоянных коэффициентов по норме EN 1992‑1‑1, п. 6.4.3 (3), согласно EN 1992-1-1, рис. 6.21N или по пользовательской спецификации
- Внедрение расчетного программного обеспечения от Halfen, производителя армирования в области жесткости
- Численное и графическое изображение результатов (3D, 2D, и по сечениям)
- Расчет на продавливание с арматурой от продавливания или без нее
- Возможность учета минимальных моментов по норме EN 1992-1-1 при определении продольной арматуры
- Расчет продольной арматуры
- Полная интеграция результатов в протокол результатов RFEM
После расчета четко отображаются проверки на продавливание со всеми подробностями результатов, что позволяет гарантировать отслеживаемость в любое время. Подробно представлены предусмотренные и допустимые касательные напряжения для расчета прочности плиты на сдвиг, а также различные периметры и коэффициенты армирования. При необходимости, изображается поясняющая записка.
В следующем окне результатов указана требуемая продольная арматура и арматура на продавливание для каждого анализируемого узла. Также доступна пояснительная графика. Результаты расчета можно наглядно отобразить со значениями в рабочем окне. Более того, вы можете добавить все таблицы результатов и графику в общий протокол результатов RFEM, что гарантирует связную документацию.
Ich habe Halfen HDB 13.60 auf meinem PC installiert. Данная версия больше не совместима с RF ‑ PUNCH Pro. Die Schnittstelle funktioniert nicht. Я использую программу RFEM версии 5.26.02.
Что определяет размеры «Длина арматуры» и «Ширина армирования» продольной арматуры в модуле RF ‑ PUNCH Pro? Включена ли длина анкеровки?
Где в модуле RF-PUNCH Pro отображается направление отдельных слоев арматуры?
Когда следует определять продавливающую нагрузку с (не) сглаженным распределением поперечных сил на критическом контуре?
Как можно графически отобразить коэффициенты увеличения нагрузки ß, полученные из расчета в модуле RF -PUNCH Pro?
Я хочу выполнить у колонны с балками перекрытия расчет на продавливание в качестве угла или конца стены, но модуль все время применяет внутреннюю колонну. Можно ли это как-то изменить?
