Odpověď:

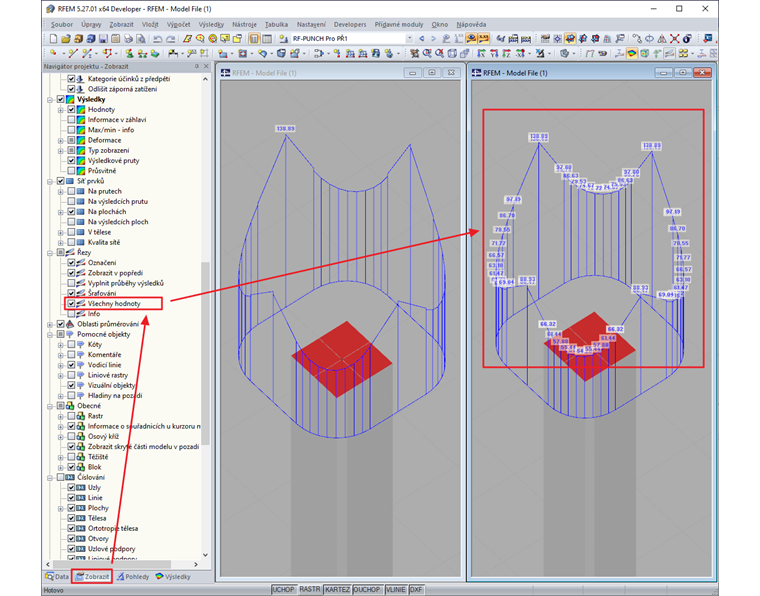

Při zobrazení zatížení na protlačení od smykové síly v základním kontrolovaném obvodu program RFEM použije vnitřní řezy. Přitom základní kontrolovaný obvod získá vnitřní dělení. Výsledky se tak stanoví v každém uzlu sítě KP a na vnitřních dělicích bodech. V navigátoru Zobrazit lze pro řezy zobrazit buď všechny hodnoty, nebo pouze extrémní hodnotu. Proto není možné nastavit hrubší dělení nebo výstup hodnot.
Dotaz
Mohu zredukovat zobrazení výsledných hodnot nebo počet výsledných hodnot v základním kontrolovaném obvodu?
Máte nějaké otázky?
Délka: 00:00:36 min
Délka: 00:00:55 min
Délka: 00:00:46 min
Délka: 00:00:50 min
Délka: 00:01:00 min
V přídavném modulu RF-PUNCH Pro lze provést posouzení na protlačení v rozích a na okrajích stěn. Při posouzení se přitom vychází z kritického zatížení pro protlačení, které se stanoví automaticky na základě vnitřních sil spočítaných v programu RFEM v připojené ploše. Vzhledem k tomu, že na vnitřní síly na plochách vypočítaných v programu RFEM mohou mít vliv místa singularity, může být negativně ovlivněno také stanovené zatížení pro protlačení v rohu nebo na okraji stěny. Cílem našeho příspěvku je ukázat možnosti optimalizace, kterými lze tento nepříznivý vliv minimalizovat.
Přídavný modul RF-PUNCH Pro umožňuje v bodech možného protlačení umístit rozšířené hlavice sloupů, a zvýšit tak smykovou únosnost železobetonové desky. V následujícím příspěvku si ukážeme posouzení na protlačení s možností zohlednit případné rozšíření hlavice sloupu.
V modulu RF-PUNCH Pro lze provést posouzení na protlačení v místech soustředěného zatížení (připojení sloupu, uzlová podpora a uzlové zatížení) i na okrajích a v rozích stěn.
Přídavný modul RF-PUNCH Pro slouží k posouzení na protlačení podle 6.4 normy EN 1992-1-1. V našem příspěvku předvedeme na jednoduchém příkladu posouzení podle DIN EN 1992-1-1 nejdříve pro případ automatického návrhu vnitřních a vnějších kontrolovaných obvodů a následně v případě uživatelsky zadaných vnitřních kontrolovaných obvodů.
![Dialog "Upravit stěnu" se zadáním šířky "t" v [mm]](/cs/webimage/019339/3371419/faq4637-02-en.png?mw=350&hash=b9c1a70fcbda258164852bc013a39128e2352c5a)
Zatížení pro protlačení lze stanovit z osamělého zatížení (od sloupu/zatížení/uzlové podpory) a z vyhlazeného nebo nevyhlazeného průběhu posouvající síly podél kontrolovaného obvodu nebo ho může zadat uživatel.
Protože je modul plně integrován do programu RFEM, jsou známy všechny uzly protlačení na referenční ploše. Lze tak zkontrolovat kolizi zjištěných obvodů s obvody sousedních sloupů.
Po otevření modulu se přednastaví materiály a tloušťky ploch definované v programu RFEM. Uzly, které se mají posoudit, jsou rozpoznány automaticky, ale uživatel je může také upravit.
V oblasti s nebezpečím protlačení lze zohlednit otvory. Otvory lze převzít z programu RFEM nebo je lze zadat pouze v přídavném modulu RF-PUNCH Pro, takže nemají vliv na tuhosti RFEM modelu.
Parametry podélné výztuže jsou počet a směr vrstev a krytí betonem, které se zadávají zvlášť pro horní a dolní stranu desky pro každou plochu.
V dalším vstupním dialogu lze zadat všechny další detaily pro uzly protlačení.
Modul rozpozná polohu uzlu protlačení a automaticky nastaví, zda se uzel nachází ve středu desky, na okraji desky nebo v rohu desky.
Dále je možné nastavit zatížení pro protlačení, součinitel přírůstku zatížení β a stávající podélnou výztuž. Volitelně lze aktivovat minimální momenty pro stanovení nutné podélné výztuže a rozšířené hlavice sloupu.
Pro snazší orientaci se deska vždy zobrazí s příslušným uzlem protlačení. Můžete také otevřít program pro posouzení od společnosti HALFEN, německého výrobce smykových kolejnic. Všechna data z programu RFEM lze importovat do tohoto programu pro další snadné a efektivní zpracování.
- Převzetí důležitých informací a výsledků z programu RFEM
- Integrované databáze materiálů a průřezů, které lze upravovat
- Rozšíření modulu EC2 pro RFEM umožňuje posouzení železobetonu podle EN 1992-1-1:2004 (Eurokód 2). K dispozici jsou tyto národní přílohy:
-
DIN EN 1992-1-1/NA/A1:2015-12 (Německo) -
ÖNORM B 1992-1-1:2018-01 (Rakousko) -
NBN EN 1992-1-1 ANB:2010 (Belgie) -
BDS EN 1992-1-1: 2005/NA:2011 (Bulharsko) -
EN 1992-1-1 DK NA:2013 (Dánsko) -
NF EN 1992-1-1/NA:2016-03 (Francie) -
SFS EN 1992-1-1/NA:2007-10 (Finsko) -
UNI EN 1992-1-1/NA:2007-07 (Itálie) -
LVS EN 1992-1-1:2005/NA:2014 (Lotyšsko) -
LST EN 1992-1-1:2005/NA:2011 (Litva) -
MS EN 1992-1-1:2010 (Malajsie) -
NEN-EN 1992-1-1+C2:2011/NB:2016 (Nizozemsko) - NS EN 1992-1-1:2004-NA:2008 (Norsko)
-
PN EN 1992-1-1/NA:2010 (Polsko) -
NP EN 1992-1-1/NA:2010-02 (Portugalsko) -
SR EN 1992-1-1:2004/NA:2008 (Rumunsko) -
SS EN 1992-1-1/NA:2008 (Švédsko) -
SS EN 1992-1-1/NA:2008-06 (Singapur) -
STN EN 1992-1-1/NA:2008-06 (Slovensko) -
SIST EN 1992-1-1:2005/A101:2006 (Slovinsko) -
UNE EN 1992-1-1/NA:2013 (Španělsko) -
ČSN EN 1992-1-1/NA:2016-05 (Česká republika) -
BS EN 1992-1-1:2004/NA:2005 (Velká Británie) -
TKP EN 1992-1-1:2009 (Bělorusko) -
CYS EN 1992-1-1:2004/NA:2009 (Kypr)
-
Kromě výše uvedených národních příloh (NP) je možné definovat uživatelské národní přílohy s vlastními mezními hodnotami a parametry.
- Kompletní přednastavení vstupních parametrů
- Možnost posoudit sloupy a také konce a rohy stěn na protlačení
- Možnost uspořádání rozšířené sloupové hlavice
- Automatické rozpoznání polohy uzlu protlačení z RFEM modelu
- Rozpoznání křivek či spline linií jako ohraničení kontrolovaného obvodu
- Automatické zohlednění všech otvorů v desce zadaných v programu RFEM
- Konstrukce a grafické zobrazení kontrolovaného obvodu ještě před spuštěním výpočtu
- Kvalitativní stanovení výztuže proti protlačení
- Možnost posouzení s nevyhlazeným smykovým napětím podél kontrolovaného obvodu, které odpovídá skutečnému průběhu smykového napětí na modelu konečných prvků
- Stanovení součinitele přírůstku zatížení β na základě plně plastického průběhu smykového napětí podle EN 1992-1-1, čl. 6.4.3 (3), s přihlédnutím k EN 1992‑1‑1, obr. 6.21N jako konstantní součinitele nebo uživatelským zadáním
- Integrace návrhového softwaru výrobce smykových lišt Halfen
- Výsledky v číselné a grafické podobě (3D, 2D a v řezech)
- Posouzení na protlačení s výztuží proti protlačení nebo bez výztuže
- Možnost zohlednit minimální momenty podle EN 1992‑1‑1 při stanovení podélné výztuže
- Posouzení nebo dimenzování podélné výztuže
- Úplná integrace výsledků do tiskového protokolu programu RFEM
Výsledky posouzení na protlačení jsou přehledně uspořádány včetně všech podrobností, takže se mohou kdykoliv zpětně dohledat Součástí výsledků jsou také návrhová a přípustná smyková napětí pro návrhovou únosnost desky ve smyku, stejně jako různé obvody a stupně výztuže. Zároveň se zobrazí případné komentáře s vysvětlivkami.
Další tabulka výsledků obsahuje seznam nutné podélné výztuže nebo výztuže proti protlačení pro každý posuzovaný uzel. K dispozici je i vysvětlující obrázek. Výsledky posouzení lze zobrazit v pracovním okně hlavního programu spolu s příslušnými číselnými hodnotami. Veškeré tabulky výsledků a grafiky lze zahrnout do globálního tiskového protokolu programu RFEM, což zajišťuje přehlednou dokumentaci.
Nainstaloval jsem Halfen HDB 13.60 na svém PC. Zdá se, že tato verze již není s přídavným modulem RF-PUNCH Pro kompatibilní. Rozhraní nefunguje. Používám RFEM verzi 5.26.02.
Co definuje v přídavném modulu RF-PUNCH Pro rozměry "Délka" a "Šířka výztuže" podélné výztuže? Je zahrnuta délka ukotvení?
Kde mohu v přídavném modulu RF-PUNCH Pro vidět směr jednotlivých vrstev výztuže?
Kdy je třeba stanovit zatížení na protlačení s vyhlazeným resp. s nevyhlazeným průběhem smykových sil v základním kontrolovaném obvodu?
Jak mohu v přídavném modulu RF-PUNCH Pro z výpočtu graficky zobrazit vypočítané součinitele přírůstků zatížení ß?
Chtěl bych provést posouzení na protlačení na sloupu s připojenými průvlaky jako roh stěny resp. konec stěny. Modul však použije vnitřní sloup. Lze to upravit?
