Risposta:

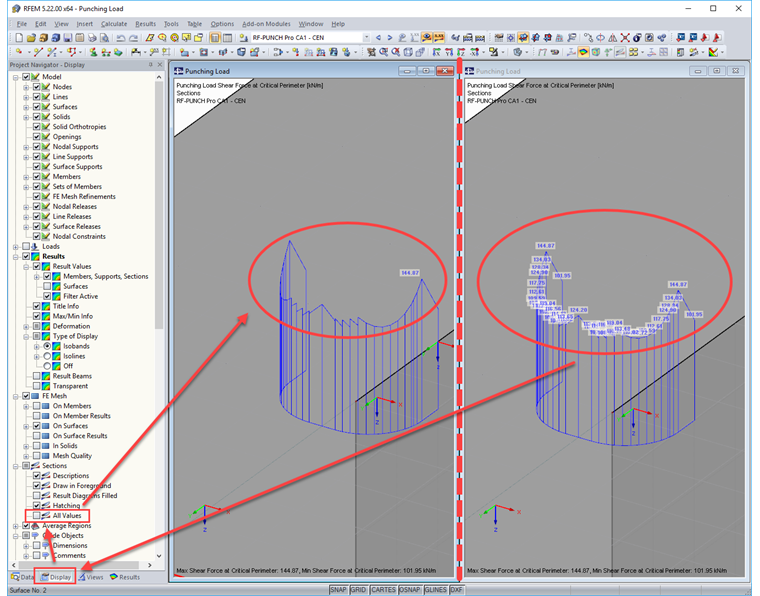

Quando si visualizzano i carichi di punzonamento mediante una forza di taglio sul perimetro critico, RFEM ricorre alle sezioni interne. In questo caso, il perimetro critico è soggetto automaticamente alla divisione interna. Pertanto, i valori dei risultati sono determinati su ciascun nodo della mesh agli EF e sui punti di divisione interni. Nel navigatore Visualizza, è possibile visualizzare tutti i valori per le sezioni o solo il valore estremo. Pertanto, non è possibile impostare una divisione approssimativa o un output dei valori.
Domanda
È possibile ridurre la visualizzazione o il numero di valori dei risultati nel perimetro critico?
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:00:55 min
Durata: 00:01:26 min
Durata: 00:00:50 min
In RF-PUNCH Pro, è possibile eseguire le verifiche a taglio-punzonamento sugli angoli delle pareti e sulle estremità delle pareti. La base per la verifica è il carico di punzonamento, che è determinato automaticamente dalle forze interne di RFEM nella superficie collegata. Poiché le forze interne della superficie dal calcolo di RFEM possono essere soggette all'influenza delle posizioni di singolarità, questo può anche avere un'influenza negativa sul carico di punzonamento determinato nell'angolo o nell'estremità della parete. In questo articolo vengono descritte le opzioni di ottimizzazione che è possibile utilizzare per ridurre al minimo l'influenza sfavorevole.
In RF-PUNCH Pro, i capitelli dei pilastri possono essere disposti in punti a taglio-punzonamento, aumentando così la resistenza alla forza di taglio di una soletta in cemento armato. Nel seguente articolo, mostreremo la verifica a taglio-punzonamento con l'applicazione opzionale di un pilastro con capitello.
Mit RF-STANZ Pro können die Durchstanznachweise an punktförmigen Lasteinleitungsstellen (Stützenanschluss, Knotenlager und Kontenlast) sowie Wandenden und -ecken geführt werden.
Mit RF-STANZ Pro können die Durchstanznachweise nach 6.4, EN 1992-1-1 geführt werden. Im nachfolgenden Beispiel wird die Nachweisführung nach DIN EN 1992-1-1 zunächst mit automatischer Auslegung der inneren und äußeren Rundschnitte und im Anschluss unter Vorgabe der inneren Rundschnitte durch den Anwender an einem einfachen Beispiel vorgestellt.
![Finestra di dialogo "Modifica muro" con indicazione della larghezza "t" in [mm]](/it/webimage/019339/3371419/faq4637-02-en.png?mw=350&hash=b9c1a70fcbda258164852bc013a39128e2352c5a)
Il carico di punzonamento può essere determinato da un singolo carico (dalla colonna/carico/vincolo esterno del nodo) e dalla distribuzione della forza di taglio smussata o non smussata lungo il perimetro di controllo, oppure può essere definito dall'utente.
Poiché il modulo è completamente integrato in RFEM, tutti i nodi di taglio-punzonamento sulla superficie di riferimento sono noti. Pertanto, è possibile verificare la collisione dei perimetri determinati con quelli delle colonne vicine.
Dopo aver aperto il modulo, vengono preimpostati i materiali e gli spessori delle superfici definiti in RFEM. I nodi da progettare sono riconosciuti automaticamente ma possono anche essere modificati dall'utente.
È possibile considerare le aperture nell'area a rischio di taglio-punzonamento. Le aperture possono essere trasferite da RFEM o specificate solo in RF-PUNCH Pro in modo che non influiscano sulle rigidezze del modello RFEM.
I parametri dell'armatura longitudinale sono il numero e la direzione degli strati e del copriferro, specificati separatamente per la parte superiore e inferiore della soletta superficie per superficie.
Un'ulteriore finestra di input consente la definizione di tutti gli altri particolari dei nodi a taglio-punzonamento.
Il modulo riconosce la posizione del nodo di punzonamento e imposta automaticamente se il nodo si trova al centro della soletta, sul bordo della soletta o nell'angolo della soletta.
Inoltre, è possibile impostare il carico di punzonamento, il coefficiente di incremento del carico β e l'armatura longitudinale esistente. Opzionalmente, i momenti minimi possono essere attivati per determinare l'armatura longitudinale necessaria e la testa della colonna allargata.
Per garantire un chiaro e semplice controllo, la piastra viene sempre mostrata con i corrispondenti nodi a taglio-punzonamento. È anche possibile aprire il programma di verifica di HALFEN, un produttore tedesco di rotaie di taglio. Tutti i dati di RFEM possono essere importati in questo programma per un'ulteriore elaborazione facile ed efficace.
- Importazione dei dati e dei risultati rilevanti da RFEM
- Librerie dei materiali e delle sezioni trasversali integrate modificabili
- L'estensione del modulo EC2 per RFEM consente la progettazione di aste in cemento armato secondo EN 1992-1: 2004 (Eurocodice 2) e le seguenti Appendici Nazionali:
-
DIN EN 1992-1-1/NA/A1:2015-12 (Germania) -
ÖNORM B 1992-1-1:2018-01 (Austria) -
NBN EN 1992-1-1 ANB:2010 (Belgio) -
BDS EN 1992-1-1:2005/NA:2011 (Bulgaria) -
EN 1992-1-1 DK NA:2013 (Danimarca) -
NF EN 1992-1-1/NA:2016-03 (Francia) -
SFS EN 1992-1-1/NA:2007-10 (Finlandia) -
UNI EN 1992-1-1/NA:2007-07 (Italia) -
LVS EN 1992-1-1:2005/NA:2014 (Lettonia) -
LST EN 1992-1-1:2005/NA:2011 (Lituania) -
MS EN 1992-1-1:2010 (Malesia) -
NEN-EN 1992-1-1+C2:2011/NB:2016 (Paesi Bassi) - NS EN 1992-1 -1:2004-NA:2008 (Norvegia)
-
PN EN 1992-1-1/NA:2010 (Polonia) -
NP EN 1992-1-1/NA:2010-02 (Portogallo) -
RS EN 1992-1-1:2004/NA:2008 (Romania) -
SS EN 1992-1-1/NA:2008 (Svezia) -
SS EN 1992-1-1/NA:2008-06 (Singapore) -
STN EN 1992-1-1/NA:2008-06 (Slovacchia) -
SIST EN 1992-1-1:2005/A101:2006 (Slovenia) -
UNE EN 1992-1-1/NA:2013 (Spagna) -
CSN EN 1992-1-1/NA:2016-05 (Repubblica Ceca) -
BS EN 1992-1-1:2004/NA:2005 (Regno Unito) -
TKP EN 1992-1-1:2009 (Bielorussia) -
CYS EN 1992-1-1:2004/NA:2009 (Cipro)
-
Oltre alle Appendici Nazionali (AN) sopra elencate, è possibile definire una AN specifica, applicando valori limite e parametri definiti dall'utente.
- Impostazione completa e ragionata dei parametri di input
- Verifica a taglio-punzonamento su colonne, estremità e vertici di pareti
- Possibilità di considerare una testa maggiorate della colonna
- Riconoscimento automatico del nodo di punzonamento dal modello di RFEM
- Rilevamento delle curve o dell spline come bordo del perimentro di controllo
- Considerazione automatica di tutte le aperture delle superfici definite in RFEM
- Struttura e visualizzazione grafica del perimetro di controllo prima dell'avvio del calcolo
- Determinazione dell'armatura a taglio-punzonamento
- Progetto con tensioni tangenziali non discretizzate lungo il perimetro di controllo che corrispondono alla effettiva distribuzione del modello agli EF
- Determinazione del coefficiente di incremento del carico β dalla distribuzione del taglio perfettamente plastica come coefficienti costanti secondo EN 1992-1-1, punto 6.4.3 (3), sulla base di EN 1992-1-1, Fig. 6.21N o delle specifiche dell'utente
- Integrazione del software di progettazione di produttori di rotaie a taglio Halfen
- Visualizzazione numerica e grafica dei risultati (3D, 2D e nelle sezioni)
- Progetto a taglio-punzonamento con e senza armatura a taglio-punzonamento
- Possibilità di considerare dei momenti minimi secondo EN 1992-1 per determinare l'armatura longitudinale
- Calcolo o dimensionamento dell'armatura longitudinale
- Piena integrazione dei risultati nella relazione di calcolo di RFEM
Dopo la verifica, i controlli di punzonamento sono presentati in modo chiaro e con tutti i dettagli dei risultati, in modo che la tracciabilità sia garantita in ogni momento. Rappresentati in dettaglio sono anche le tensioni disponibili e ammissibili per la resistenza a taglio-punzonamento di progetto della piastra, i perimetri e i rapporti di armatura. Se necessario, viene visualizzata una nota di chiarimento.
La finestra dei risultati successiva elenca l'armatura longitudinale o a punzonamento richiesta per ciascun nodo analizzato. I risultati sono descritti anche da un grafico. Tutti i risultati di progetto disponibili possono essere chiaramente rappresentati con i loro valori nella finestra di lavoro. Inoltre, è possibile integrare tutte le tabelle dei risultati e i grafici nella relazione di calcolo di RFEM garantendo chiarezza e trasparenza nella documentazione.
Ich habe Halfen HDB 13.60 auf meinem PC installiert. La versione non sembra più essere compatibile con RF ‑ PUNCH Pro. Die Schnittstelle funktioniert nicht. Sto usando la versione 5.26.02 di RFEM.
Cosa definisce le dimensioni "Lunghezza dell'armatura" e "Larghezza dell'armatura" dell'armatura longitudinale in RF‑PUNCH Pro? La lunghezza dell'ancoraggio è inclusa?
Dove viene visualizzata la direzione dei singoli strati di armatura in RF ‑ PUNCH Pro?
Quando il carico di punzonamento dovrebbe essere determinato con la distribuzione (non)livellata delle forze di taglio al perimetro critico?
Come posso visualizzare graficamente i coefficienti di aumento del carico ß determinati dal calcolo di RF -PUNCH Pro?
Vorrei eseguire la verifica a taglio -punzonamento su una colonna con travi discendenti come un angolo della parete o un'estremità della parete. Tuttavia, il modulo applica una colonna interna. È possibile modificarlo?
