Resposta:

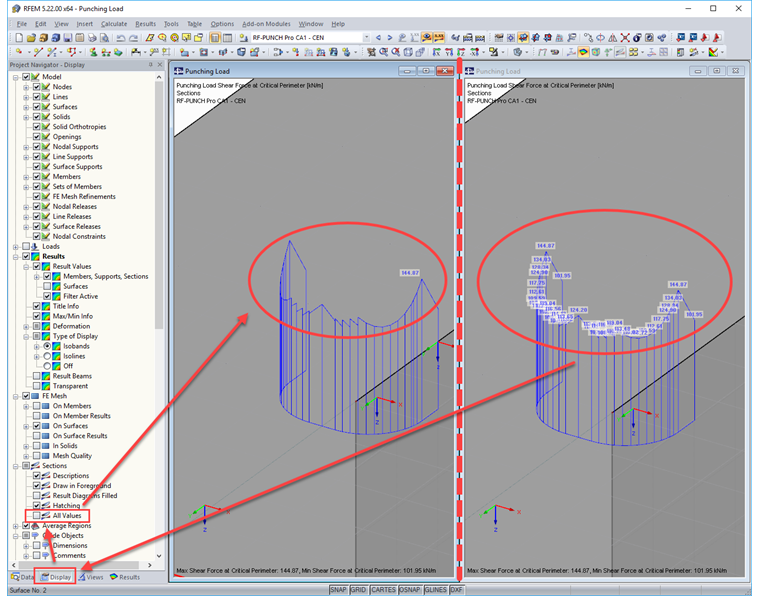

Ao representar as cargas de punçoamento através de uma força de corte no perímetro crítico, o RFEM recorre às secções internas. Neste caso, o perímetro crítico é automaticamente sujeito à divisão interna. Assim, os valores resultantes são determinados em cada nó da malha de EF e nos pontos de divisão internos. No navegador Mostrar, pode apresentar todos os valores das secções ou apenas o valor extremo. Portanto, não é possível definir uma divisão aproximada ou saída dos valores.
Pergunta
É possível reduzir a visualização ou o número de valores de resultados no perímetro crítico?
Tem alguma pergunta?
![[EN] FAQ 005502 | Como é que redefini as configurações de visualização para a configuração padrão?](/pt/webimage/050032/3850808/Image__EN.png?mw=320&hash=96e207723247d602a0e0a8110eb60d39f4195c0d)
2024-05-23
Seminário web
2024-06-20
Seminário web
Duração: 00:00:55 min
Duração: 00:00:50 min
No RF-PUNCH Pro, a verificação ao punçoamento pode ser realizada em todos os cantos e nas extremidades de paredes. A base para o dimensionamento é a carga de punçoamento, a qual é determinada automaticamente a partir dos esforços internos do RFEM na superfície ligada. Uma vez que os esforços internos da superfície do cálculo do RFEM podem estar sujeitos à influência de posições de singularidades, isto também poderá ter uma influência negativa na carga de punçoamento determinada no canto ou na extremidade da parede. Este artigo tem como objetivo apresentar as possíveis opções de otimização que permitem minimizar esta influência desfavorável.
No RF-PUNCH Pro, é possível dispor reforços de capitel em pontos de punçoamento, aumentando assim a resistência à força de corte de um piso de betão armado. No artigo seguinte, mostraremos a verificação ao punçoamento com a aplicação opcional de um reforço de capitel.
O RF-PUNCH Pro efetua o dimensionamento ao punçoamento em locais de aplicação de carga concentrada (ligação do pilar, apoio de nó e carga de nó), bem como nas extremidades de parede e nos cantos de parede.
Mit RF-STANZ Pro können die Durchstanznachweise nach 6.4, EN 1992-1-1 geführt werden. Im nachfolgenden Beispiel wird die Nachweisführung nach DIN EN 1992-1-1 zunächst mit automatischer Auslegung der inneren und äußeren Rundschnitte und im Anschluss unter Vorgabe der inneren Rundschnitte durch den Anwender an einem einfachen Beispiel vorgestellt.
![Caixa de diálogo "Editar parede" com a especificação da largura "t" em [mm]](/pt/webimage/019339/3251404/faq4637-02-pt.png?mw=350&hash=d3327684e68c216fbb9dd5e0052560d0c12f6d6f)
A carga de punçoamento pode ser determinada a partir de uma carga individual (de pilar/carregamento/apoio de nó) e a distribuição de forças de corte suavizadas ou não suavizadas ao longo do perímetro de controlo, ou pode ser definida pelo utilizador.
Como o RF-PUNCH Pro está integrado no RFEM, todos os nós de punçoamento estão visíveis na superfície. Portanto, é possível realizar uma verificação de interferência dos perímetros determinados com os perímetros dos pilares adjacentes.
Ao iniciar o RF-PUNCH Pro, a espessura dos materiais e das superfícies definidas no RFEM estão já pré-configuradas. Os nós a serem dimensionados são reconhecidos automaticamente, mas também podem ser alterados pelo utilizador.
Existe a possibilidade de considerar as aberturas em volta da área relevante com risco de punçoamento. Essas aberturas podem ser transferidas do RFEM ou especificadas adicionalmente no RF-PUNCH Pro, por isso, a resistência do modelo do RFEM não é afetada.
Os parâmetros da armadura longitudinal cobrem separadamente por superfície o número e a direção das camadas assim como o recobrimento de betão para as partes superior e inferior da laje.
A janela de entrada de dados seguinte permite ao utilizador definir todos os detalhes adicionais para os pontos de punçoamento.
O módulo reconhece a posição dos nós de punçoamento e define automaticamente se o nó está localizado no centro da laje, na borda da laje ou no canto da laje.
Além disso, é possível definir a carga de punçoamento, o fator de incremento de carga β e a armadura longitudinal existente. Opcionalmente, os momentos mínimos podem ser ativados para determinar a armadura longitudinal necessária e o reforço de capitel.
Para facilitar a orientação, as lajes são sempre representadas com o respetivo nó de punçoamento. Além disso, esta janela permite iniciar o programa de dimensionamento desenvolvido pela HALFEN, um fabricante alemão de cavilhas. Todos os dados do RFEM podem ser importados para este programa para um processamento adicional fácil e eficaz.
- Importação de informações e resultados relevantes do RFEM
- Bibliotecas de materiais e secções transversais integradas, com possibilidade de serem editadas
- Em combinação com a extensão de módulo EC2 for RFEM é possível realizar o dimensionamento das barras de betão armado de acordo com EN 1992-1-1:2004 (Eurocódigo 2), bem como os seguintes anexos nacionais listados:
-
DIN EN 1992-1-1/NA/A1:2015-12 (Alemanha) -
ÖNORM B 1992-1-1:2018-01 (Áustria) -
NBN EN 1992-1-1 ANB:2010 (Bélgica) -
BDS EN 1992-1-1:2005/NA:2011 (Bulgária) -
EN 1992-1-1 DK NA:2013 (Dinamarca) -
NF EN 1992-1-1/NA:2016-03 (França) -
SFS EN 1992-1-1/NA:2007-10 (Finlândia) -
UNI EN 1992-1-1/NA:2007-07 (Itália) -
LVS EN 1992-1-1:2005/NA:2014 (Letónia) -
LST EN 1992-1-1:2005/NA:2011 (Lituânia) -
MS EN 1992-1-1:2010 (Malásia) -
NEN-EN 1992-1-1+C2:2011/NB:2016 (Países Baixos) - NS EN 1992-1 -1:2004-NA:2008 (Noruega)
-
PN EN 1992-1-1/NA:2010 (Polónia) -
NP EN 1992-1-1/NA:2010-02 (Portugal) -
SR EN 1992-1-1:2004/NA:2008 (Roménia) -
SS EN 1992-1-1/NA:2008 (Suécia) -
SS EN 1992-1-1/NA:2008-06 (Singapura) -
STN EN 1992-1-1/NA:2008-06 (Eslováquia) -
SIST EN 1992-1-1:2005/A101:2006 (Eslovénia) -
UNE EN 1992-1-1/NA:2013 (Espanha) -
CSN EN 1992-1-1/NA:2016-05 (República Checa) -
BS EN 1992-1-1:2004/NA:2005 (Reino Unido) -
TKP EN 1992-1-1:2009 (Bielorrússia) -
CYS EN 1992-1-1:2004/NA:2009 (Chipre)
-
Além dos anexos nacionais mencionados acima, também podem ser criados anexos personalizados, com valores limite e parâmetros definidos pelo utilizador.
- Predefinição razoável e completa dos parâmetros de entrada
- Verificação ao punçoamento para pilares, extremidades de paredes e cantos de paredes
- Disposição opcional de um capitel alargado
- Deteção automática da posição do nó de punçoamento do modelo RFEM
- Deteção de curvas ou splines como contorno do perímetro de controlo
- Consideração automática de todas as aberturas da laje definidas no modelo RFEM
- Estrutura e disposição gráfica do perímetro de controlo ainda antes do início do cálculo
- Determinação qualitativa da armadura de punçoamento
- Verificação opcional com tensão de corte não suavizada ao longo do perímetro de controlo que corresponde à atual distribuição de corte no modelo de EF.
- Determinação do fator de incremento de carga β para distribuição de corte totalmente plástica de acordo com EN 1992‑1‑1, secç. 6.4.3 (3), com base em EN 1992‑1‑1, Fig. 6.21N como fatores constantes ou através de especificações definidas pelo utilizador
- Integração do software de dimensionamento do fabricante de carris de cavilhas Halfen
- Representação numérica e gráfica dos resultados (3D, 2D e em cortes)
- Verificação ao punçoamento com ou sem armadura de punçoamento
- Consideração opcional de momentos mínimos segundo EN 1992‑1‑1 na determinação da armadura longitudinal
- Verificação ou disposição da armadura longitudinal
- Integração completa da saída de dados no relatório de impressão do RFEM
Após o dimensionamento, o módulo apresenta as verificações ao punçoamento bem organizadas em conjunto com todos os detalhes dos resultados, de forma a assegurar a sua compreensão em qualquer momento. As tensões de corte dimensionadas e as permitidas para o cálculo da resistência ao corte das lajes, bem como de diversos perímetros e das relações da armadura são representadas em detalhe. Nos casos em que se justifica, é representada uma nota de explicação.
Na seguinte janela de resultados, é listada a armadura longitudinal ou a armadura de punçoamento necessária para cada nó analisado, acompanhada de um gráfico. Todos os resultados da verificação podem ser representados com valores no espaço de trabalho. Além disso, é possível integrar todas as tabelas de resultados e gráficos no relatório de impressão global do RFEM, assegurando uma organização clara da documentação.
Instalei o programa Halfen HDB 13.60 no meu PC. A versão parece já não ser compatível com o RF-PUNCH Pro. A interface não funciona. Estou a utilizar a versão 5.26.02 do RFEM.
O que define as dimensões "Comprimento" e "Largura" da armadura longitudinal no RF-PUNCH Pro? O comprimento de ancoragem está incluído?
Onde é indicada a direção das camadas individuais da armadura no RF-PUNCH Pro?
Quando é que a carga de punçoamaneto deve ser determinada com uma distribuição da força de corte suavizada ou não suavizada sobre o perímetro crítico?
Como é que posso representar graficamente os fatores de aumento da carga ß determinados a partir do cálculo do RF-PUNCH Pro?
Gostaria de utilizar a verificação ao punçoamento num pilar com vigas de pavimento conectadas como canto de parede ou fim de parede. No entanto, o módulo aplica um pilar interior. É possível ajustá-lo?
