Respuesta:

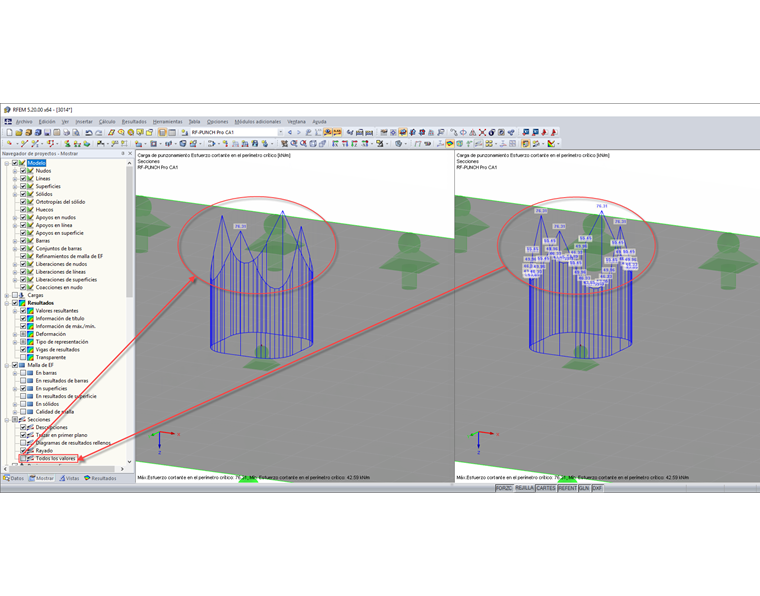

Al mostrar las cargas de punzonamiento por medio de un esfuerzo cortante en el perímetro crítico, RFEM recurre a las secciones internas. En este caso, el perímetro crítico se somete automáticamente a la división interna. Por lo tanto, los valores de los resultados se determinan en cada nudo de la malla de EF y en los puntos de división internos. En el navegador "Mostrar", puede visualizar todos los valores para las secciones o solo el valor extremo. Por lo tanto, no se puede establecer una división o salida aproximada de los valores.
Pregunta
¿Puedo reducir la visualización o la cantidad de los valores de resultados en un perímetro de control crítico?
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
Duración: 00:00:36 min
Duración: 00:00:55 min
Duración: 00:01:26 min
Preguntas frecuentes (FAQ)
Duración: 00:00:46 min
Preguntas frecuentes (FAQ)
Duración: 00:00:50 min
Duración: 00:01:19 min
Preguntas frecuentes (FAQ)
Duración: 00:01:05 min
Duración: 00:01:00 min
Duración: 00:01:00 min
En RF-PUNCH Pro, el cálculo de punzonamiento se puede realizar en las esquinas y los extremos de los muros. La carga de punzonamiento es la base del cálculo, que se determina automáticamente a partir de los esfuerzos internos de RFEM en la superficie conectada. Dado que los esfuerzos internos de la superficie del cálculo de RFEM pueden estar sujetos a la influencia de posiciones de singularidad, esto también puede tener una influencia negativa en la carga de punzonamiento determinada en la esquina o extremo del muro. Este artículo describe las posibles opciones de optimización que puede utilizar para minimizar esta influencia desfavorable.
En RF-PUNCH Pro, se pueden disponer los pilares con capitel en los puntos de punzonamiento apoyados en un punto, de esta forma se aumenta la resistencia a cortante de un suelo de hormigón armado. En el siguiente artículo, mostraremos el cálculo de la resistencia a punzonamiento con la aplicación opcional de un pilar con capitel.
Mit RF-STANZ Pro können die Durchstanznachweise an punktförmigen Lasteinleitungsstellen (Stützenanschluss, Knotenlager und Kontenlast) sowie Wandenden und -ecken geführt werden.
Con RF-PUNCH Pro, el cálculo de la resistencia a punzonamiento se puede realizar según 6.4, EN 1992-1-1. En el siguiente ejemplo, primero se va a presentar el cálculo según DIN EN 1992-1-1 con un cálculo automático de los perímetros interior y exterior, y luego sobre la base de los perímetros interiores definidos por el usuario en un ejemplo simple.
![Cuadro de diálogo "Editar muro" con especificación de ancho "t" en [mm]](/es/webimage/019339/3371419/faq4637-02-en.png?mw=350&hash=b9c1a70fcbda258164852bc013a39128e2352c5a)
La carga de punzonamiento se puede determinar a partir de una carga individual (del pilar/carga/apoyo en nudo) y la distribución del esfuerzo cortante suavizada o sin suavizar a lo largo del perímetro de control, o puede ser definida por el usuario.
Dado que el módulo está completamente integrado en RFEM, se conocen todos los nudos de punzonamiento en la superficie de referencia. Por lo tanto, puede comprobar la colisión de los perímetros determinados con los de los pilares contiguos.
Después de abrir el módulo, se preestablecen los materiales y espesores de superficie definidos en RFEM. Los nudos a calcular se reconocen automáticamente, pero el usuario también puede modificarlos.
Es posible considerar huecos en el área con riesgo de punzonamiento. Las aberturas se pueden transferir desde RFEM o especificar solo en RF-PUNCH Pro para que no afecten a las rigideces del modelo de RFEM.
Los parámetros de la armadura longitudinal son el número y la dirección de las capas y el recubrimiento de hormigón, especificados por separado para la parte superior e inferior de la losa superficie por superficie.
La siguiente ventana de entrada le permite definir todos los detalles adicionales para los nudos de punzonamiento.
El módulo reconoce la posición del nudo de punzonado y establece automáticamente si el nudo está ubicado en el centro, borde o esquina de la losa.
Además, es posible establecer la carga de punzonamiento, el factor de incremento de carga β y la armadura longitudinal existente. Opcionalmente, se pueden activar los momentos mínimos para determinar la armadura longitudinal necesaria y el capitel.
Para facilitar la orientación, siempre se muestra una losa con el nudo de punzonamiento correspondiente. También puede abrir el programa de cálculo de HALFEN, un productor alemán de carriles de cortante. Todos los datos de RFEM se pueden importar a este programa para un procesamiento más fácil y eficaz.
- Importación de información relevante y resultados desde RFEM
- Material editable integrado y biblioteca de secciones
- La extensión del módulo EC2 para RFEM habilita el cálculo para barras de hormigón armado según EN 1992-1-1:2004 (Eurocódigo 2) y los siguientes Anejos Nacionales:
-
DIN EN 1992-1-1/NA/A1: 2015-12 (Alemania) -
ÖNORM B 1992-1-1:2018-01 (Austria) -
NBN EN 1992-1-1 ANB:2010 (Bélgica) -
BDS EN 1992-1-1: 2005/NA: 2011 (Bulgaria) -
EN 1992-1-1 DK NA:2013 (Dinamarca) -
NF EN 1992-1-1/NA:2016-03 (Francia) -
SFS EN 1992-1-1/NA:2007-10 (Finlandia) -
UNI EN 1992-1-1/NA:2007-07 (Italia) -
LVS EN 1992-1-1:2005/NA: 2014 (Letonia) -
LST EN 1992-1-1:2005/NA:2011 (Lituania) -
MS EN 1992-1-1:2010 (Malasia) -
NEN-EN 1992-1-1 + C2:2011/NB:2016 (Países Bajos) - NS EN 1992-1 -1:2004-NA:2008 (Noruega)
-
PN EN 1992-1-1/NA: 2010 (Polonia) -
NP EN 1992-1-1/NA:2010-02 (Portugal) -
SR EN 1992-1-1:2004/NA: 2008 (Rumanía) -
SS EN 1992-1-1/NA:2008 (Suecia) -
SS EN 1992-1-1/NA:2008-06 (Singapur) -
STN EN 1992-1-1/NA:2008-06 (Eslovaquia) -
SIST EN 1992-1-1: 2005/A101:2006 (Eslovenia) -
UNE EN 1992-1-1/AN:2013 (España) -
CSN EN 1992-1-1/NA:2016-05 (República Checa) -
BS EN 1992-1-1: 2004/NA:2005 (Reino Unido) -
TKP EN 1992-1-1:2009 (Bielorrusia) -
CYS EN 1992-1-1:2004/NA: 2009 (Chipre)
-
Además de los Anejos Nacionales (AN) enumerados anteriormente, también puede definir un AN específico, aplicando los valores límites y parámetros definidos por el usuario.
- Configuración preestablecida completa y razonable de los parámetros de entrada
- Cálculo de resistencia a punzonamiento, extremos y esquinas de muro
- Disposición opcional de pilares con capitel
- Reconocimiento automático de la posición del nudo de punzonamiento del modelo de RFEM
- Detección de curvas o splines como contorno para el perímetro de control
- Consideración automática de todos los huecos de losa definidos en el modelo de RFEM
- Estructura y visualización gráfica del perímetro de control antes de que se inicie el cálculo
- Determinación cualitativa de la armadura de punzonamiento
- Cálculo opcional con la tensión tangencial sin suavizado a lo largo del perímetro de control que se corresponde a la distribución de tensiones tangenciales en el modelo de EF
- Determinación del factor de incremento de carga β para la distribución de cortante plástica como coeficientes constantes según EN 1992-1-1, capítulo 6.4.3 (3) basado en EN 1992-1-1, figura 6.21N o por especificación definida por el usuario
- Integración del software de cálculo mediante el productor de rieles de armadura de cortante Halfen
- Visualización numérica y gráfica de resultados (3D, 2D y en secciones)
- Cálculo de resistencia a punzonamiento con o sin armadura de punzonamiento
- Consideración opcional de los momentos mínimos según EN 1992-1-1 cuando se determina la armadura longitudinal
- Cálculo o análisis de la armadura longitudinal
- Integración completa de los resultados en el informe de RFEM
Después del diseño, las comprobaciones de punzonamiento se presentan claramente y con todos los detalles de los resultados, de modo que se garantiza la trazabilidad en todo momento. Se representan en detalle las tensiones tangenciales de cálculo existentes y admisibles para el cálculo de la resistencia a cortante de la losa, así como varios parámetros y relaciones de armaduras. Si es necesario, se muestra una nota aclaratoria.
La siguiente ventana de resultados enumera la armadura longitudinal o de punzonamiento necesaria de cada nudo analizado. También está disponible un gráfico detallado. Los resultados del cálculo se pueden mostrar claramente con valores en la ventana de trabajo. Además, puede agregar todas las tablas de resultados y gráficos en el informe global de RFEM, lo que garantiza una documentación coherente.
Ich habe Halfen HDB 13.60 auf meinem PC installiert. La versión ya no parece ser compatible con RF -PUNCH Pro. Die Schnittstelle funktioniert nicht. Estoy usando la versión 5.26.02 de RFEM.
¿Qué define las dimensiones "Longitud de la armadura" y "Ancho de la armadura" de la armadura longitudinal en RF-PUNCH Pro? ¿Se incluye la longitud de anclaje?
¿Dónde se muestra la dirección de las capas de armadura individuales en RF -PUNCH Pro?
¿Cuándo se debe determinar la carga de punzonamiento con la distribución (no) suavizada de los esfuerzos cortantes en el perímetro crítico?
¿Cómo puedo mostrar gráficamente los factores de aumento de carga ß determinados a partir del cálculo de RF -PUNCH Pro?
Me gustaría llevar a cabo el cálculo de resistencia al punzonamiento en un pilar con vigas de cuelgue como esquina del muro o extremo del muro. Sin embargo, el módulo lo aplica un pilar interno. ¿Es posible ajustarlo?
