Ответ:
Дополнительный модуль RF ‑ FORM ‑ FINDING предоставляет два типа поиска формы, которые можно в качестве альтернативы назначить каждой записи начальной поверхности.Первый вариант, называемый «Стандартный», смещает соответствующие узлы КЭ во всех трех пространственных направлениях X, Y, Z до тех пор, пока мембрана ' постоянна, при условии, что напряжение на поверхности находится в равновесии с граничными условиями.

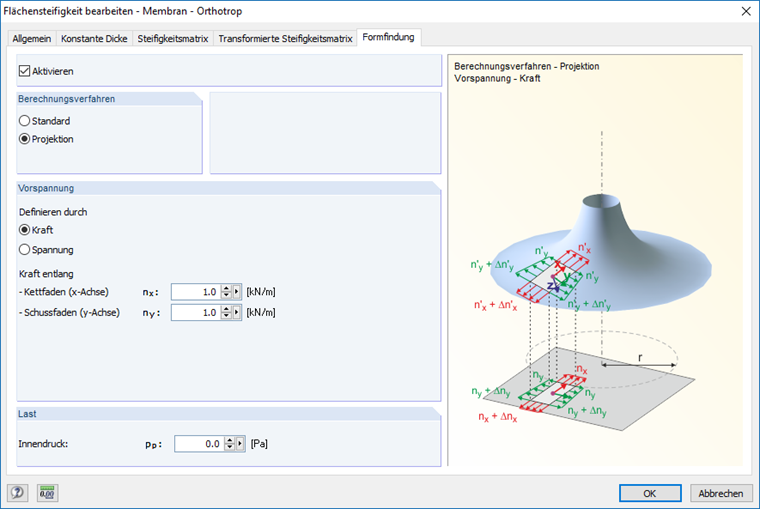

Второй вариант «Проекция» обеспечивает относительное горизонтальное положение X ', Y 'узлов КЭ относительно нормальной плоскости базовой оси напряжения поверхности и перемещает только вертикальное положение Z' перпендикулярно плоскости до тех пор, пока поверхностное напряжение, измененное мембраной, находится в равновесии с наклоном Периферийные реакции завершены.

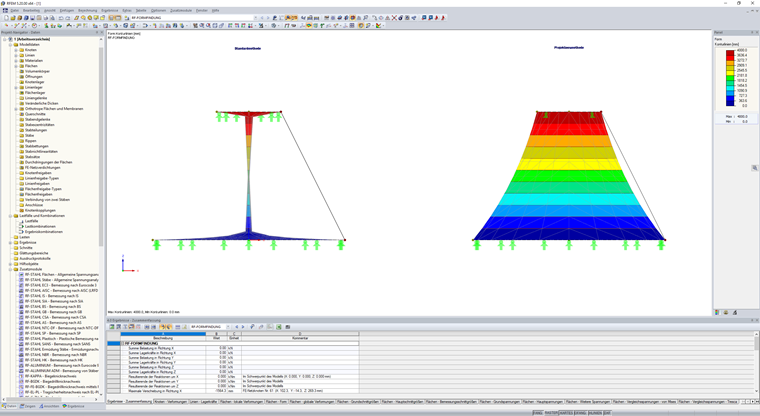

В общем, «Стандартный» метод - это правильный выбор для всех неконических моделей. В случае мембран конической формы применение стандартного метода приводит к неясной ситуации. При этом составляющая касательного напряжения поверхностного напряжения взаимно подвешена из-за кругового расположения и перемещает все узлы КЭ независимо от радиального положения и значения поверхностного напряжения для достижения общего равновесия с учетом радиальной составляющей предварительного напряжения на оси конуса. . В данном случае необходимо выбрать метод проецирования, чтобы получить непрерывную коническую форму. Результирующая форма имеет непостоянное конечное поверхностное напряжение из-за задания проектируемого поверхностного напряжения.
