Réponse:

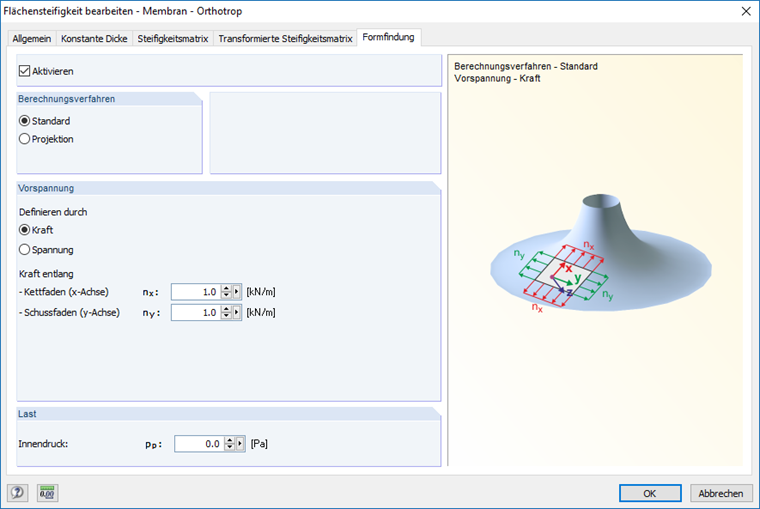

Le module additionnel RF-FORM-FINDING propose deux méthodes de calcul de recherche de forme, que vous pouvez sélectionner lors de la création de chaque surface.La première méthode, appelée « Standard », déplace les nœuds EF des surfaces dans les trois directions X, Y, Z jusqu’à ce que les résultats de tension dans la membrane soient en équilibre avec les réactions aux limites (appuis).

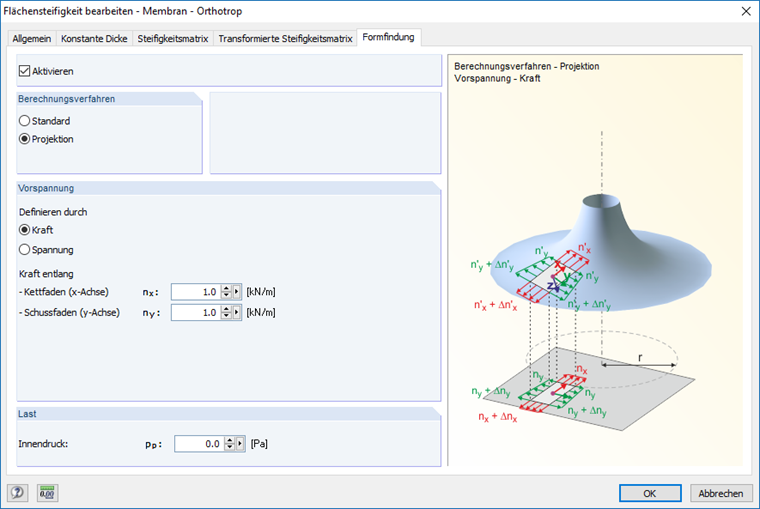

La seconde méthode, appelée « Projection », conserve la position horizontale relative X' et Y' des nœuds EF par rapport au plan de projection normal à l'axe de référence. Seule la position Z' perpendiculaire au plan de projection se déplace jusqu'à ce que les résultats de tension dans la membrane soient en équilibre avec les réactions aux limites (appuis).

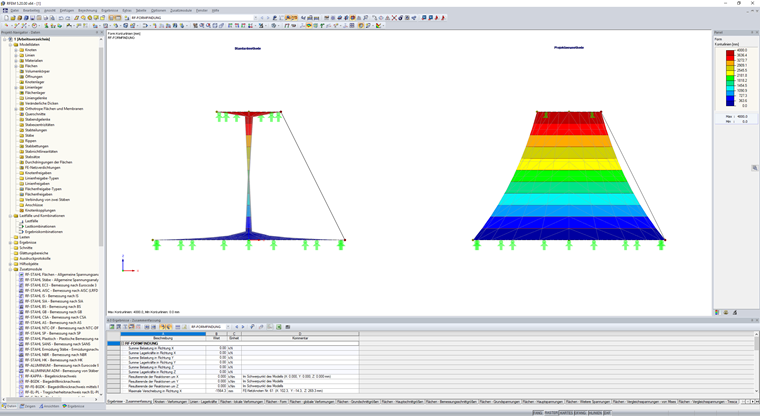

La première méthode est généralement adaptée à toutes les formes non coniques. Dans le cas contraire, elle aboutit à des résultats ambigus. La composante de contrainte tangentielle de traction dans la surface s'annule en raison de la forme circulaire et déplace tous les nœuds EF, indépendamment de la position radiale et de l'amplitude des contraintes surfaciques afin d'atteindre un équilibre global sur l'axe du cône. Il faut donc sélectionner la méthode de projection pour obtenir une forme conique continue. La forme obtenue affiche alors une tension non uniforme en raison de la projection des tensions (contraintes).
