¿Por qué el proceso de búsqueda de la forma para una disposición de membrana cónica no encuentra un cálculo continuo y anticlásico sobre el eje principal?

Respuesta

El módulo adicional RF-FORM-FINDING tiene dos tipos de búsqueda de forma que puede asignar alternativamente a cada entrada de superficie de inicio.


La primera opción llamada "Estándar" desplaza los nudos de EF relevantes en las tres direcciones espaciales X, Y, Z hasta que la constante dada la tensión superficial especificada de la de la membrana esté en equilibrio con las reacciones de contorno.

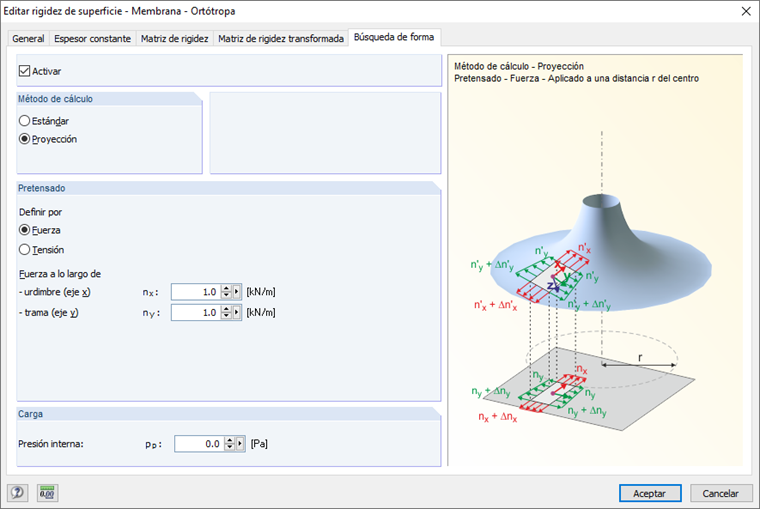

La segunda opción "Proyección" mantiene la posición horizontal X ', Y' relativa de los nudos FE en relación con el plano normal del eje de relación de tensión superficial y desplaza únicamente la posición vertical Z' perpendicular al plano hasta la tensión superficial modificada por la membrana está en equilibrio con la pendiente. Se completan las reacciones periféricas.

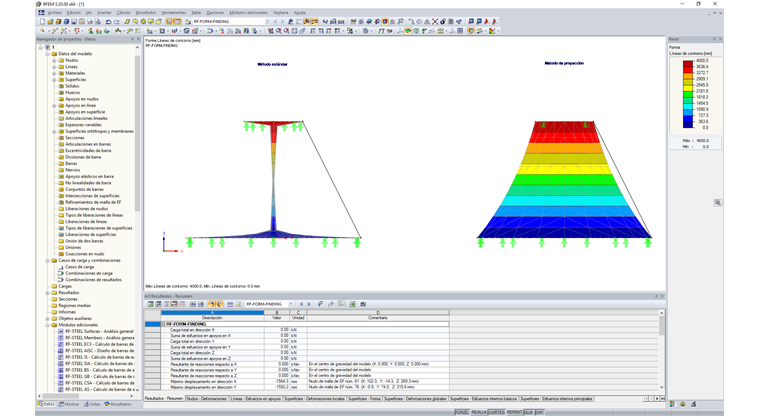

En general, el método "Estándar" es la elección correcta para todos los modelos sin sección variable. En el caso de las formas de membrana de sección variable, el uso del método estándar da como resultado una situación ambigua. En este caso, la componente de la tensión tangencial de la tensión superficial es mutuamente excluyente debido a la disposición circular y desplaza todos los nudos de EF, independientemente de la posición radial y de la magnitud de la tensión superficial, para alcanzar el equilibrio global teniendo en cuenta la componente de pretensado radial en el eje del cono. En este caso, se debe seleccionar el método de proyección para lograr una forma cónica continua. La forma resultante tiene entonces una tensión superficial final no uniforme debido a la especificación de la tensión superficial proyectada.

Palabras clave

Cónico Radial Tangencial Proyección
