问题

为什么在圆锥膜结构的找形过程中没有发现绕主轴连续的抗弹性形状?


回复:
附加模块 RF‑FORM‑FINDING 提供两种找形类型,您可以选择将它们分配给每个始端面条目。

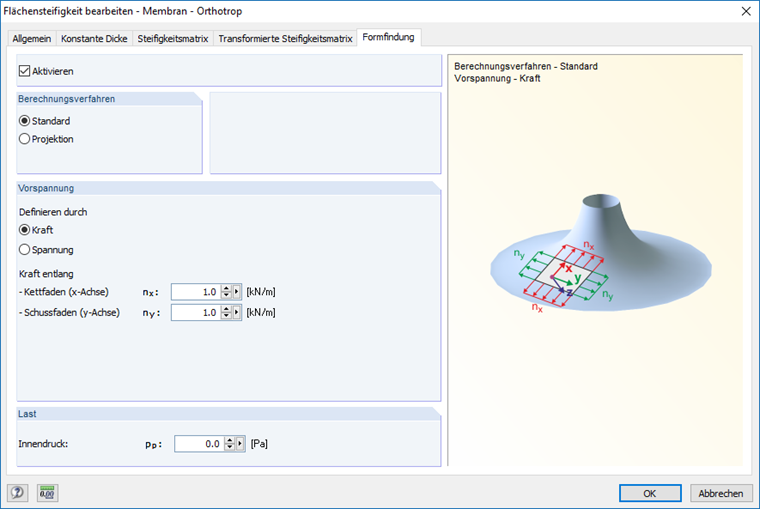

第一个选项称为“标准”,只要面应力与边界条件平衡,那么只要膜保持恒定,相关有限元节点将移动到所有三个空间方向 X, Y, Z 上。

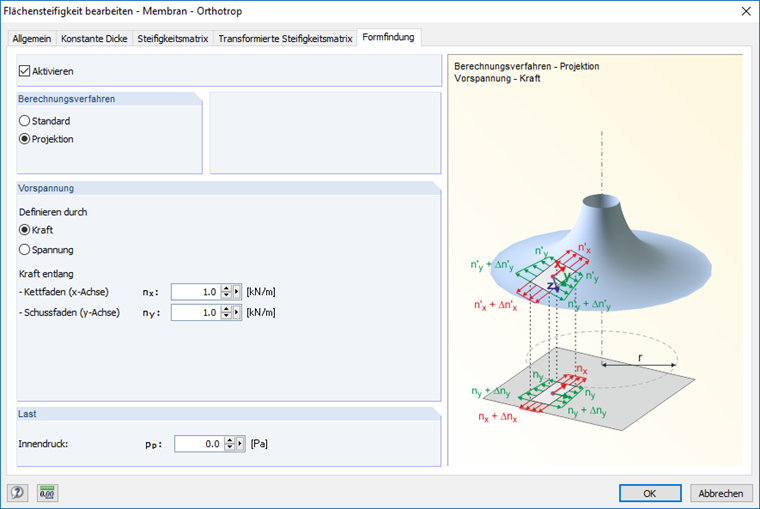

第二个选项“投影”确保有限元节点的相对水平 X', Y' 位置与面应力参照轴的法线平面相关,并且只移动垂直于该平面的垂直 Z' 位置,直到由膜改变的面应力与斜率平衡。

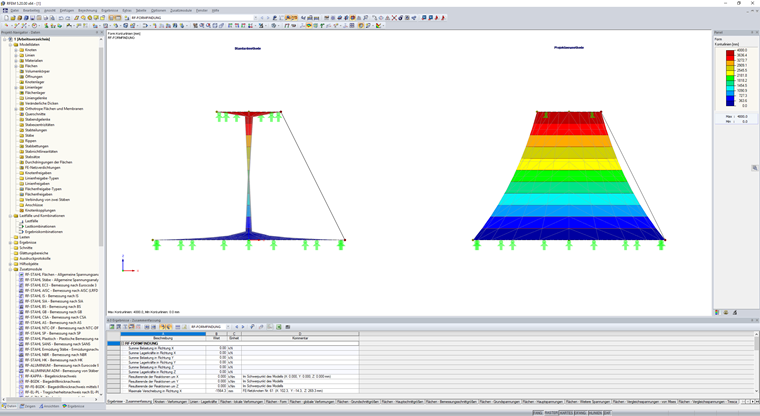

通常,“标准”方法是所有非锥形模型的正确选择。 在圆锥膜形状的情况下,使用标准方法会导致不清楚的情况。 这里面应力的切向应力分量由于圆形布置而相互悬浮,考虑到圆锥轴线上的径向预应力,不考虑径向位置和面应力值,使所有有限元节点发生位移,达到全局平衡。 . 在这种情况下,必须选择投影方法才能得到连续的圆锥形状。 由于投影面应力规范,生成的形状的最终面应力是非恒定的。
