При просмотре файла с помощью «Средства просмотра» необходимо всегда использовать ту же версию RFEM 5 или RSTAB 8, которая использовалась при создании файла.

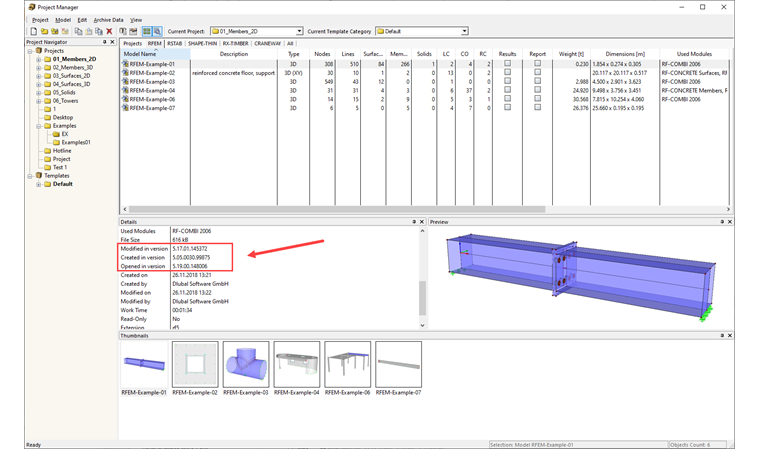

Проект-менеджер предоставляет возможность проверить файл на основе его свойств. Там же отображается номер версии программы (см.Рисунок 01).
Г-жа фон Бло оказывает техническую поддержку нашим клиентам и отвечает за разработку программы SHAPE‑THIN, а также стальных и алюминиевых конструкций.
