Podczas wyświetlania pliku w "Przeglądarce" należy zawsze używać tej samej wersji programu RFEM 5 lub RSTAB 8, która została użyta do utworzenia pliku.

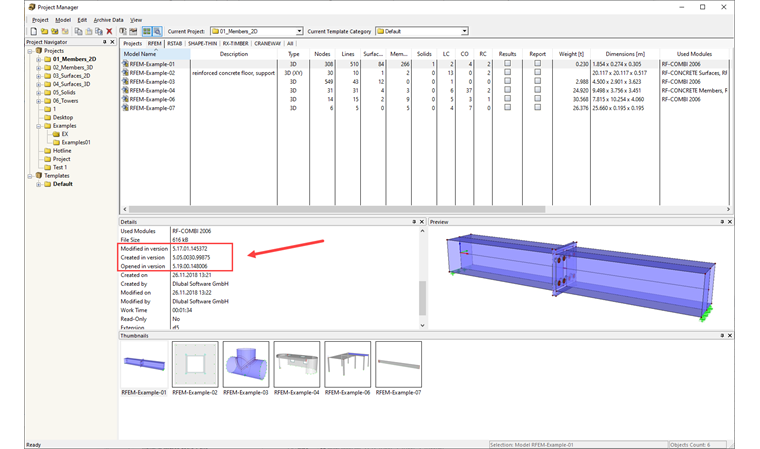

W Menedżerze projektów istnieje możliwość sprawdzenia pliku pod kątem jego właściwości. Numer wersji jest tam również dostępny (patrz rysunek 01).
Pani von Bloh zapewnia naszym klientom wsparcie techniczne i jest odpowiedzialna za rozwój programu SHAPE‑THIN oraz konstrukcji stalowych i aluminiowych.
